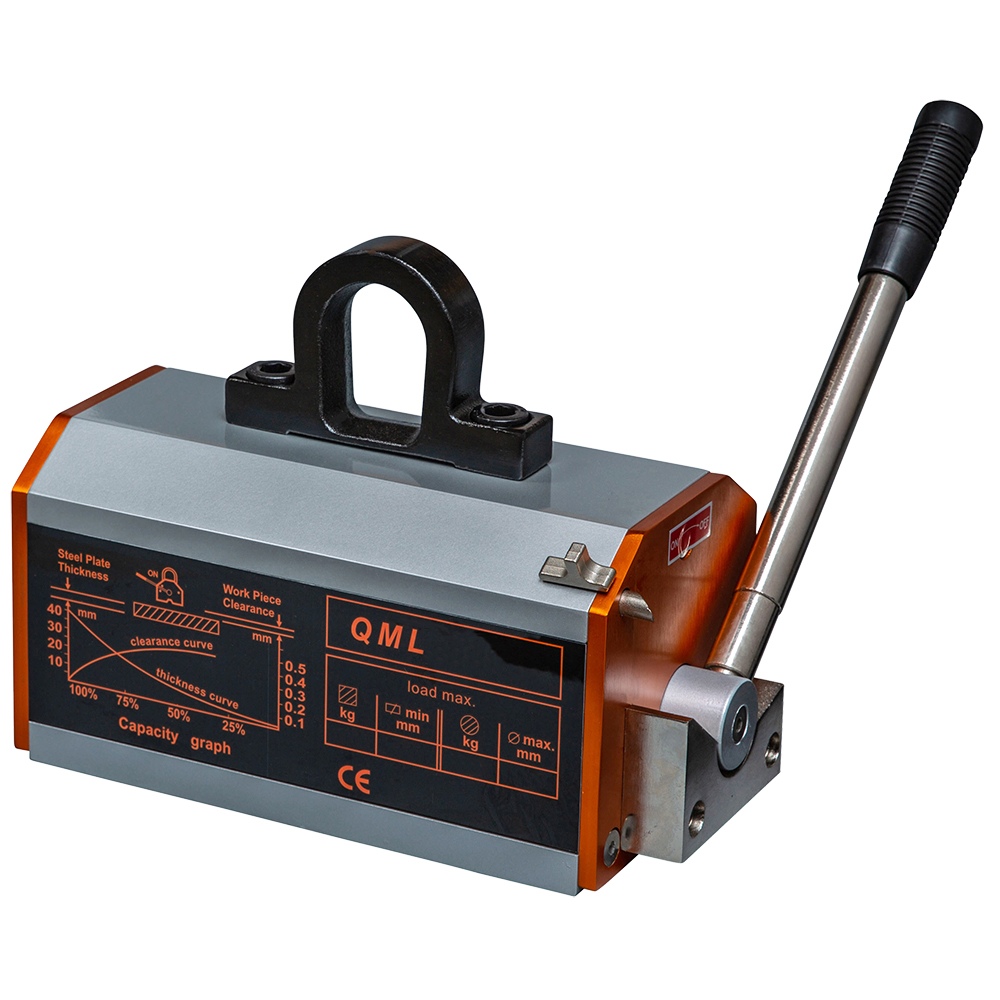

Aimant de Levage QML

Aimant de levage Permanent. Il convient pour le levage et à la manutention de plaques, de blocs et de tubes en acier, Le champ magnétique est produit en tournant le levier.

Catégorie : Aimants de levage permanents

Conforme à la Directive Machines 2006/42/CE.
Bloc en acier qui protège le levier des chocs.
Stable grâce à l’œillet de suspension fixe.
Utilisation sûre grâce déverrouillage situé sur le boîtier (en lieu du levier).
Temperature de fonctionnement : -40°C / +80°C
Facteur de securité : 3,5
Aimant permanent NdFeB

Code	CMU matériau plat	CMU matériau rond	Epaisseur mini de la plaque	Poids Net	A	B	C	D	E	F	G	H
-	t	t	mm	Kg	mm	mm	mm	mm	mm	mm	mm	mm
QML	0,1	0,05	15	4	137	62	66	21	32	8	15	120
QML	0,3	0,15	20	11	199	90	95	38	50	11	22	175
QML	0,6	0,,3	30	21	263	115	107	42	58	13	25	225
QML	1	0,5	40	42	303	150	147	50	64	18	29	266
QML	2	1	60	105	417	190	195	56	76	21	37	415

Attention

Il est impératif de consulter la notice d’utilisation du fabricant

Non destiné au levage de personnes.

Cet aimant est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.

Fiche technique

Télécharger la fiche technique
