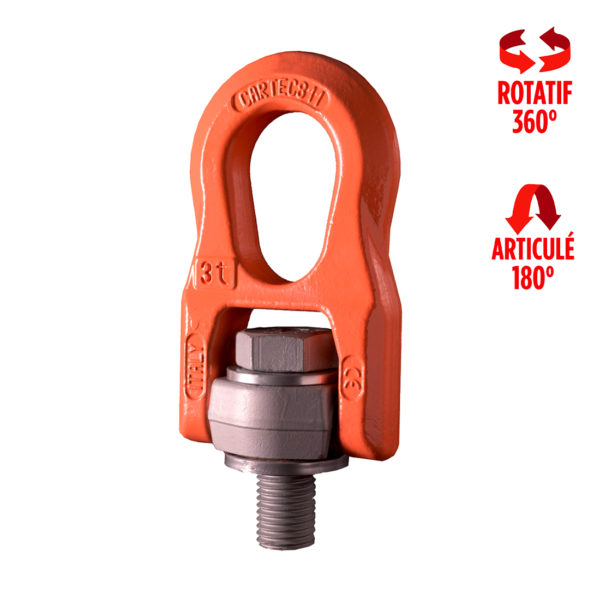

- Coefficient de sécurité : 4 dans toutes les directions de charge
- Conçu, testé et certifié selon les normes techniques GS-MO 1504 – EN1677
- Indiqué pour le levage sécurisé conformément à la directive Machines 2006/42/CE
- Rotation à 360°
- Testé 100% Magnaflux
- Testé à 20.000 cycles d’utilisation
- La vis est protégée par le système GEOMET garantissant une protection durable
- Filetage et longueur de la tige hors standard sur demande
- Vis imperdable
- Les vis des anneaux ont été réalisées pour pouvoir être serrées même avec des clés hexagonales universelles.

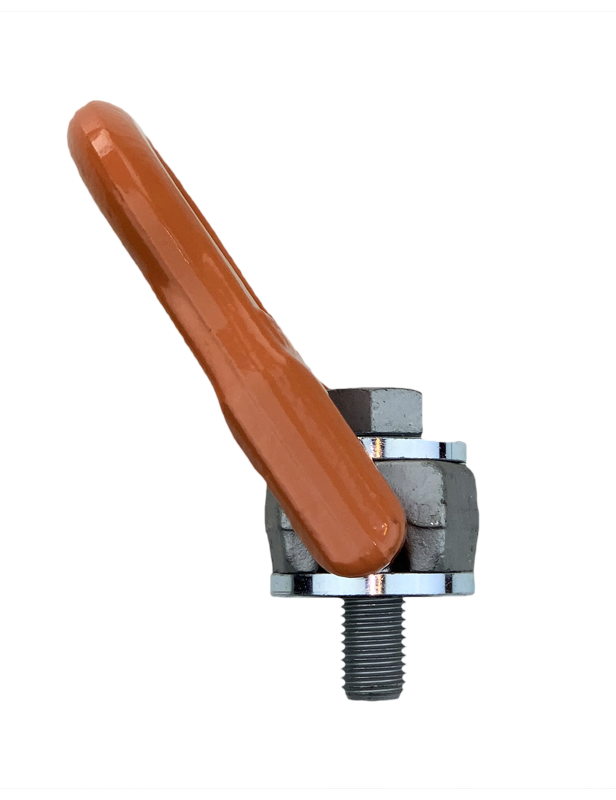

- Idéal pour les ancrages à 90°

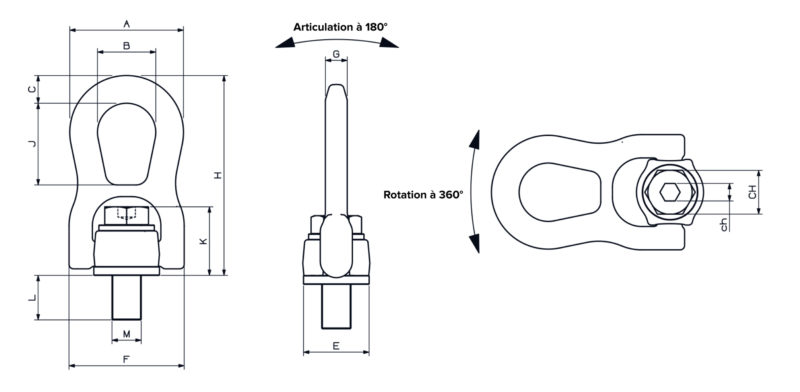

Code | CMU 0° | CMU 90° | Filetage | Longueur du filetage | A | B | C | E | F | G | H | J | K | L | CH | ch | Poids |
t | t | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | Kg | |
C811XHT08 | 0,8 | 0,4 | M08 | 12 | 56 | 28 | 14 | 30 | 55 | 11 | 99 | 40 | 33,5 | 12 | 13 | 5 | 0,375 |
C811XHT10 | 1,3 | 0,7 | M10 | 15 | 56 | 28 | 14 | 30 | 55 | 11 | 99 | 40 | 34,5 | 15 | 17 | 6 | 0,375 |
C811XHT12 | 1,5 | 1,1 | M12 | 18 | 56 | 28 | 14 | 30 | 55 | 11 | 99 | 40 | 35,5 | 18 | 19 | 7 | 0,375 |
C811XHT14 | 2,5 | 1,4 | M14 | 21 | 74,5 | 38 | 18 | 47 | 78 | 17 | 135,5 | 55 | 46 | 21 | 22 | 7 | 1,300 |
C811XHT16 | 2,7 | 2 | M16 | 25 | 74,5 | 38 | 18 | 47 | 78 | 17 | 135,5 | 55 | 46,5 | 25 | 24 | 10 | 1,300 |
C811XHT18 | 2,7 | 2 | M18 | 27 | 74,5 | 38 | 18 | 47 | 78 | 17 | 135,5 | 55 | 47 | 27 | 27 | 10 | 1,300 |
C811XHT20 | 3,2 | 3,2 | M20 | 30 | 74,5 | 38 | 18 | 47 | 78 | 17 | 135,5 | 55 | 48 | 30 | 30 | 12 | 1,300 |
C811XHT22 | 5,5 | 3,5 | M22 | 33 | 106 | 56 | 25 | 62 | 114,5 | 22 | 198,5 | 84 | 63,5 | 33 | 32 | 12 | 4,000 |
C811XHT24 | 6 | 5 | M24 | 36 | 106 | 56 | 25 | 62 | 114,5 | 22 | 198,5 | 84 | 64,5 | 36 | 36 | 14 | 4,000 |
C811XHT27 | 6 | 5 | M27 | 40 | 106 | 56 | 25 | 62 | 114,5 | 22 | 198,5 | 84 | 66,5 | 40 | 41 | 14 | 4,000 |
C811XHT30 | 9 | 6,4 | M30 | 45 | 106 | 56 | 25 | 62 | 114,5 | 22 | 198,5 | 84 | 68 | 45 | 46 | 17 | 4,000 |
Option : longueur de la tige filetée personnalisée, kit rondelle + écrou.
