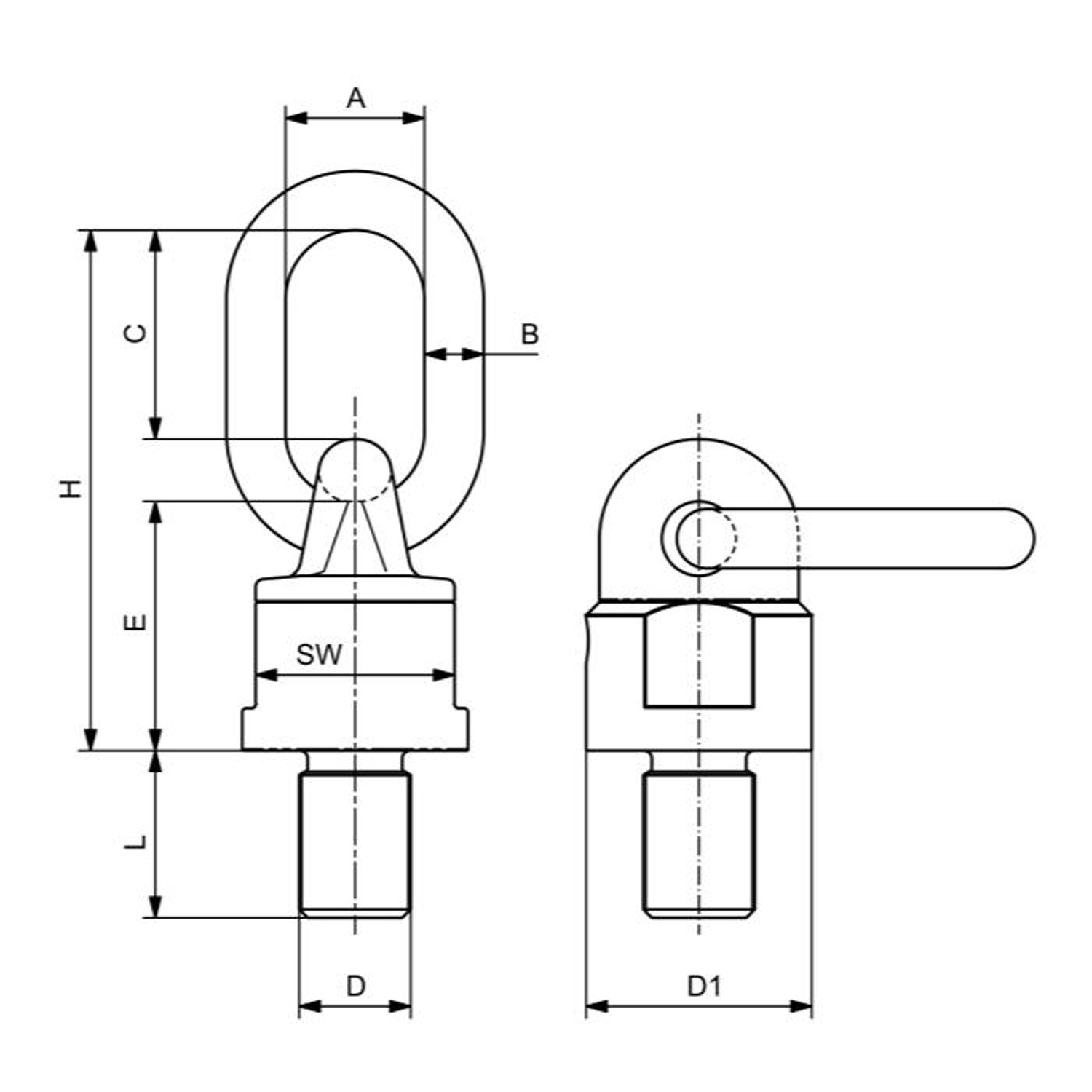

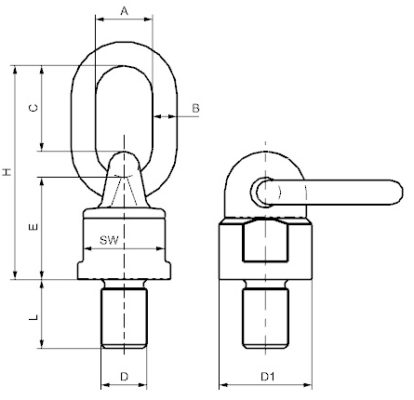

Code | CMU 0° | CMU 90° | mesure DxL | A | B | C | E | H | SW | D1 | Poids |
t | t | mm | mm | mm | mm | mm | mm | mm | mm | Kg | |
C8000030816 | 0,6 | 0,3 | M8x16 | 30 | 13 | 46 | 50 | 105 | 30 | 38 | 0,48 |
C8000030818 | 0,6 | 0,3 | M8x18 | 30 | 13 | 46 | 50 | 105 | 30 | 38 | 0,48 |
C8000031018 | 0,6 | 0,3 | M10x18 | 30 | 13 | 46 | 50 | 105 | 30 | 38 | 0,48 |
C8000051218 | 1 | 0,5 | M12x18 | 30 | 13 | 46 | 50 | 105 | 30 | 38 | 0,5 |
C8000051225 | 1 | 0,5 | M12x25 | 30 | 13 | 46 | 50 | 105 | 30 | 38 | 0,5 |
C8000101620 | 2 | 1,12 | M16x20 | 30 | 13 | 46 | 50 | 105 | 30 | 38 | 0,53 |
C8000101630 | 2 | 1,12 | M16x30 | 30 | 13 | 46 | 50 | 105 | 30 | 38 | 0,53 |
C8000102030 | 2 | 1,12 | M20x30 | 30 | 13 | 46 | 50 | 105 | 30 | 38 | 0,53 |
C8000202030 | 4 | 2 | M20x30 | 34 | 16 | 57 | 61 | 131 | 40 | 50 | 1,05 |
C8000302430 | 6,3 | 3,15 | M24x30 | 40 | 18 | 70 | 68 | 153 | 48 | 58 | 1,63 |
C8000503035 | 10,6 | 5,3 | M30x35 | 45 | 22 | 65 | 80 | 165 | 65 | 75 | 2,23 |
C8000503045 | 10,6 | 5,3 | M30x45 | 45 | 22 | 65 | 80 | 165 | 65 | 75 | 2,23 |
C8000803035 | 12,5 | 8 | M30x35 | 50 | 23 | 95 | 95 | 205 | 75 | 85 | 5,3 |
C8000803045 | 12,5 | 8 | M30x45 | 50 | 23 | 95 | 95 | 205 | 75 | 85 | 5,3 |
C8000803654 | 12,5 | 8 | M36x54 | 50 | 23 | 95 | 95 | 205 | 75 | 85 | 5,5 |
C8001004263 | 15 | 10 | M42x63 | 50 | 23 | 95 | 95 | 205 | 75 | 85 | 10 |
C8001504860 | 25 | 15 | M48x60 | 70 | 32 | 120 | 130 | 280 | 95 | 120 | 10 |
C8001505678 | 25 | 15 | M56x78 | 70 | 32 | 120 | 130 | 280 | 95 | 120 | 10 |
C8001506496 | 25 | 15 | M64x96 | 70 | 32 | 120 | 130 | 280 | 95 | 120 | 10 |
C80025072108 | 35 | 25 | M72x108 | 90 | 45 | 130 | 165 | 338 | 140 | 170 | 29 |
C80030080120 | 35 | 30 | M80x120 | 90 | 45 | 130 | 165 | 338 | 140 | 170 | 29 |
C80035090135 | 35 | 35 | M90x135 | 90 | 45 | 130 | 165 | 338 | 140 | 170 | 29 |

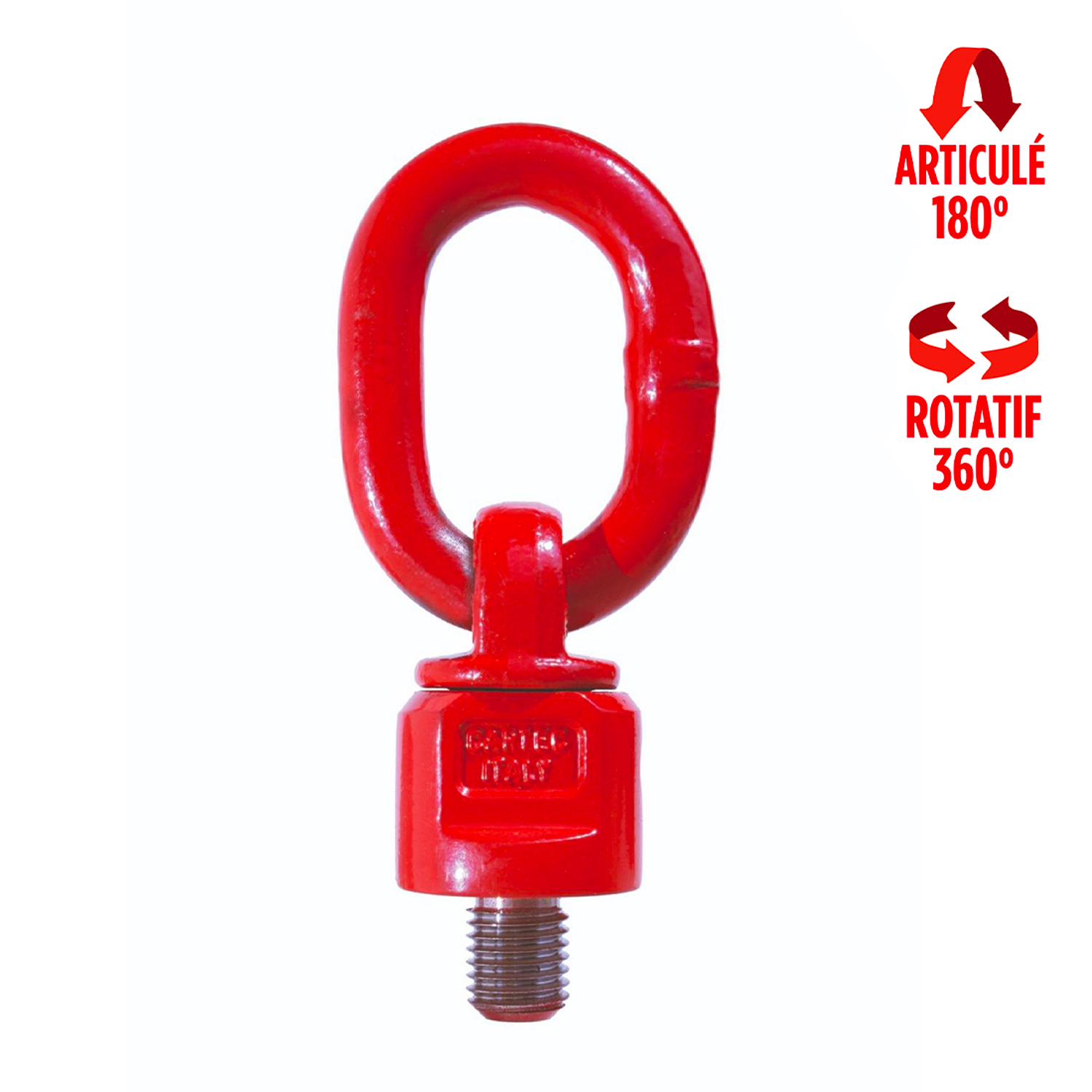

Anneau de levage émerillon à oeil C800
Son atout : permet de basculer ou de tourner une charge pendant un levage .
Charge maximale utile : de 300 kg à 35 tonnes
Cet anneau de levage à haute résistance est prévu pour être vissé sur une charge ou une machine afin d’être utilisé comme point d’ancrage et de pouvoir effectuer un levage ou un tirage en toute sécurité.
L’anneau de levage doit être orienté dans la direction de la traction avant le levage. Ne se tourne pas sous la charge ! Pour des détails complémentaires, reportez-vous au manuel d’utilisation.
Catégorie : Anneaux de levage
Étiquettes : Acier, Anneau articulé et rotatif, Anneau mâle
Attention
- Il est impératif de consulter la notice d’utilisation du fabricant.
- Non destiné au levage de personnes
-
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
-
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
-
La CMU varie selon l’angle de travail.
- Cet anneau est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
Fiche technique
Notice d'utilisation
Vidéo
