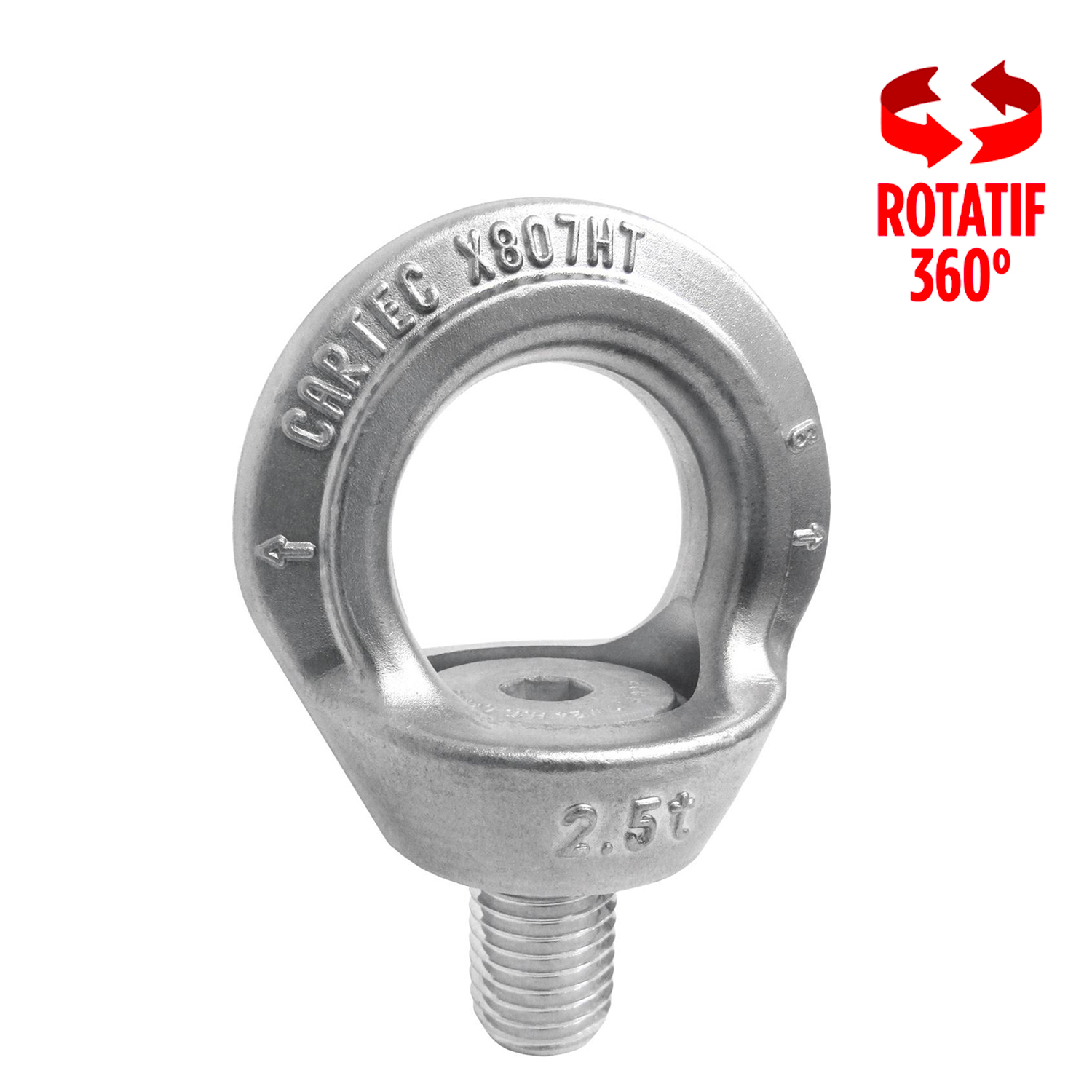

Anneau de levage émerillon C6X807HT

Son atout : un anneau rotatif à haute resistance.
Charge maximale utile pour levage à 0° : de 1,2 à 5,2 tonnes

Cet anneau de levage mâle à haute résistance est prévu pour être vissé sur une charge ou une machine afin d’être utilisé comme point d’ancrage et de pouvoir effectuer un levage ou un tirage en toute sécurité.

Catégorie : Anneaux de levage Étiquettes : Anneau mâle, Anneau rotatif, Inox

Matière : Inox, Grade 60

Marquage : CMU, Lot de traçabilité, CE, Fabricant,

Coefficient de sécurité : 4

Rotatif à 360°

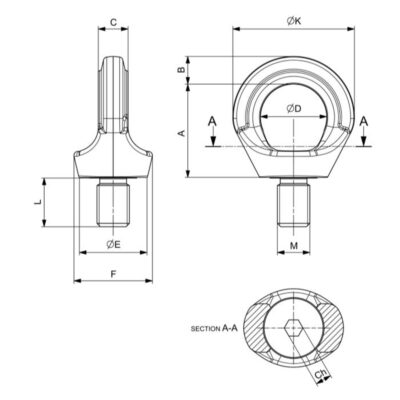

Code	CMU 0°	Mesure	A	B	C	D	E	F	K	L	CH	Poids
-	t	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
C6X807HT12	1,2	M12	43	12,5	11,5	30	30	36,5	55,5	18	8	0,2
C6X807HT16	2,4	M16	49,5	14,5	15,7	35	35	41,8	64,5	24	10	0,35
C6X807HT20	3,6	M20	58	16	18	40	42	51,5	74,5	30	12	0,6
C6X807HT24	5,2	M24	69	20,5	22	49	50	58	90	36	12	1

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

N’est pas indiqué pour la rotation sous charge

Non destiné au levage de personnes.
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.

Fiche technique

Télécharger la fiche technique

Notice d'utilisation

Télécharger la notice d’utilisation
