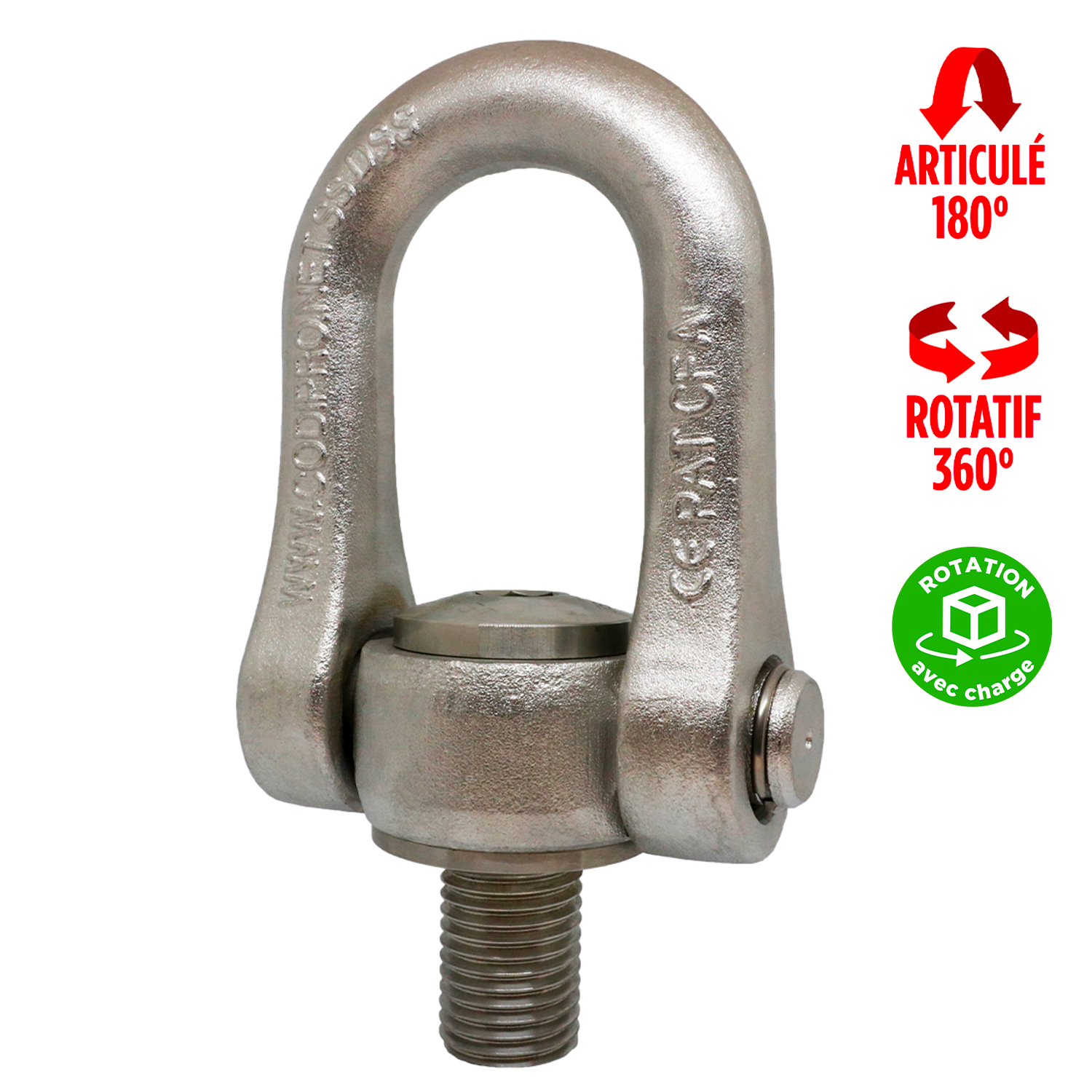

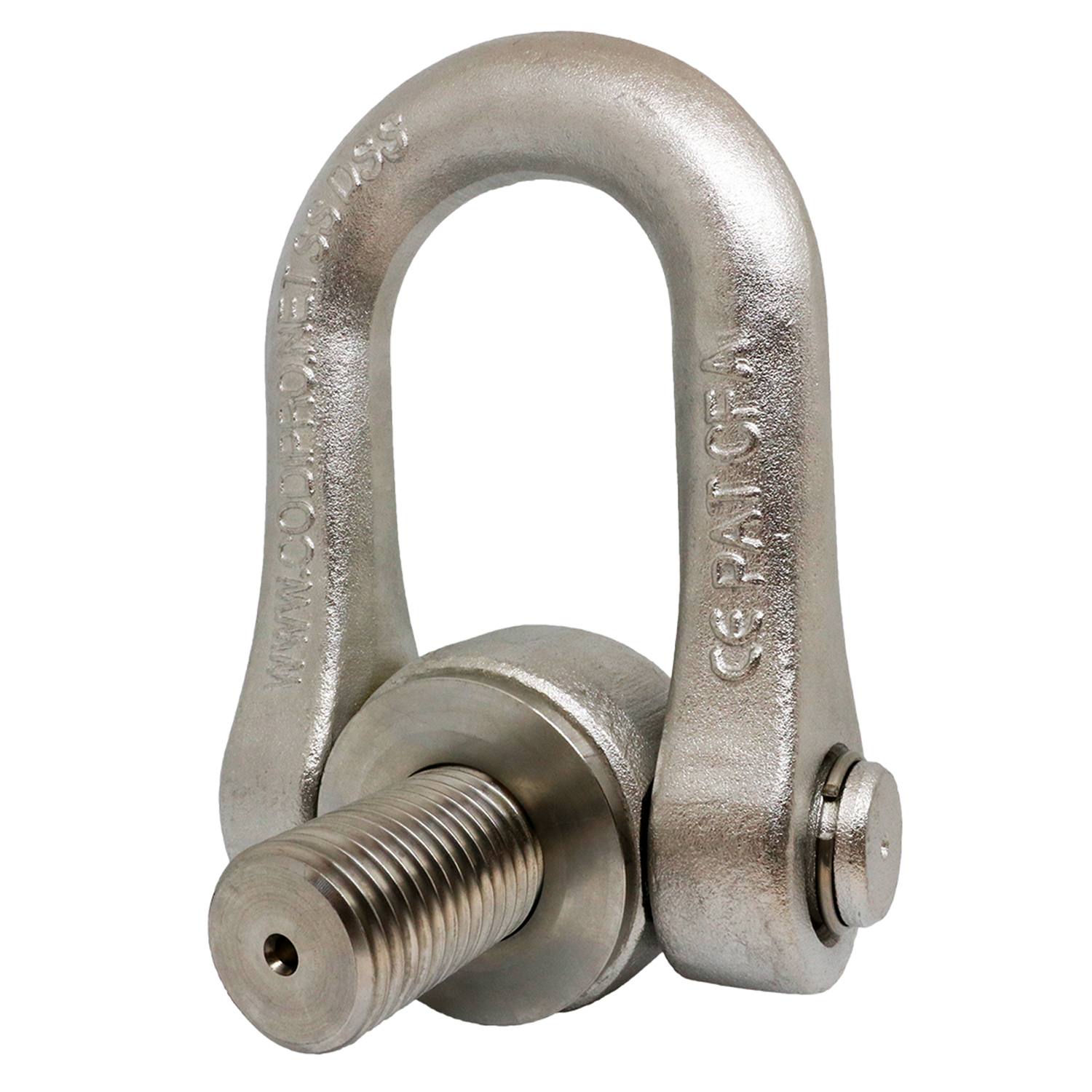

Anneau de levage en inox à double articulation SS.DSS

Son atout : articulé et rotatif.
Charge maximale utile : 2,7 à 8 tonnes.
L’anneau de levage universel SS.DSS est un anneau à double articulation. Il est spécialement conçu pour réaliser des levages avec rotation de charges. Sa double articulation assure un alignement parfait avec l’élingue. Comme tous les anneaux en acier inoxydable de CODIPRO, le SS.DSS présente une protection optimale contre la corrosion. Cela assure une longévité optimale de l’anneau et permet de l’utiliser dans des milieux humides, chimiques, marins, etc. L’anneau est articulé à 180° mais permet une rotation à 360°. Il est utilisable pour toute configuration de levage (axial, avec angle, basculement, rotation).

Utilisation recommandée pour un levage nécessitant une rotation continue avec charge.

Catégorie : Anneaux de levage Étiquettes : Anneau articulé et rotatif, Anneau mâle, Inox, Rotatif sous charge

Coefficients de sécurité 4:1 et 5:1
Acier inoxydable 316L
Homologué à 0° et 90°
Pivotant sous charge
Rotation 360° – Pivotement 180°
Conforme à la Directive Machine 2006/42/CE
Fabriqué selon la normeEN 1677-1
Traçabilité par code individuel

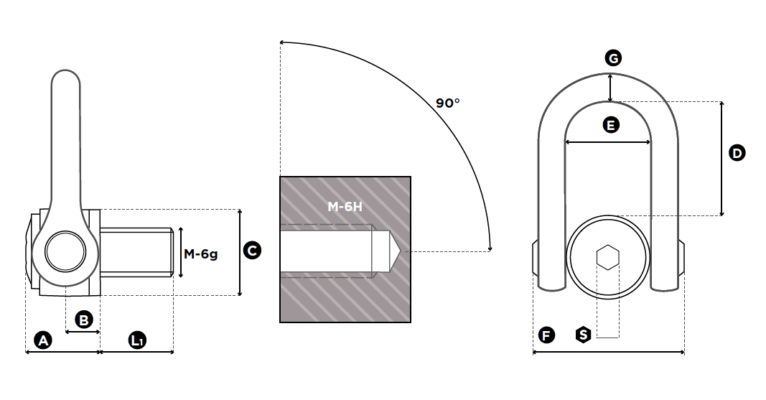

Code	CMU coefficient 5:1	CMU coefficient 4:1	Diamètre	Couple de serrage	L1	S	A	B	C	D	E	F	G	Poids
-	t	t	mm	Nm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
SS.DSSM24	2,7	2,7	M 24(x3)	160	36	19	61	31	70	98	73	149	30	5,2
SS.DSSM30	3,5	3,5	M 30(x3,5)	250	45	19	61	31	70	98	73	149	30	5,2
SS.DSSM33	3,5	3,5	M 33(x3,5)	250	50	19	61	31	70	98	73	149	30	5,2
SS.DSSM36	5	5	M 36(x4)	320	54	19	61	31	70	98	73	149	30	5,2
SS.DSSM36X3	5	5	M 36(x3)	320	54	19	61	31	70	98	73	149	30	5,2
SS.DSSM39	5	5	M 39(x4)	320	54	19	61	31	70	98	73	149	30	5,4
SS.DSSM42	6	6	M 42(x4,5)	400	63	19	61	31	70	98	73	149	30	5,4
SS.DSSM42X3	6	6	M 42(x3)	400	63	19	61	31	70	98	73	149	30	5,4
SS.DSSM45	6	6	M 45(x4,5)	400	63	19	61	31	70	98	73	149	30	5,7
SS.DSSM48	6,4	6,4	M 48(x5)	600	68	19	79	38	90	123	91	182	41	11
SS.DSSM48X3	6,4	6,4	M 48(x3)	600	68	19	79	38	90	123	91	182	41	11
SS.DSSM48X4	6,4	6,4	M 48(x4)	600	68	19	79	38	90	123	91	182	41	11
SS.DSSM52	6,4	6,4	M 52(x5)	600	68	19	79	38	90	123	91	182	41	11,2
SS.DSSM56	8	8	M 56(x5,5)	600	78	19	79	38	90	123	91	182	41	11,3
SS.DSSM56X4	8	8	M 56(x4)	600	78	19	79	38	90	123	91	182	41	11,4

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

Non destiné au levage de personnes
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
