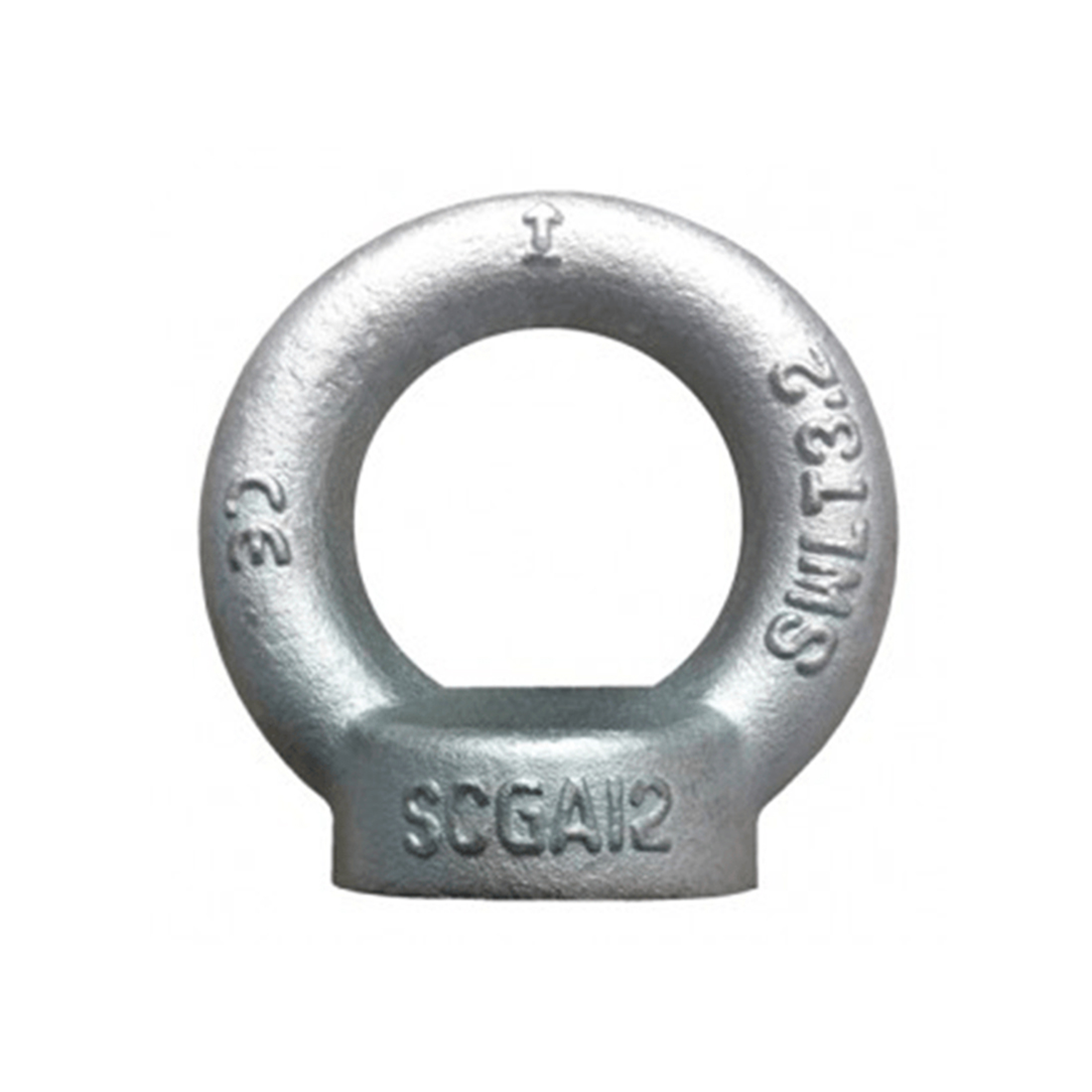

Anneau de levage femelle DIN582 ALF

Son atout : Une grande variété de tailles à un prix abordable.

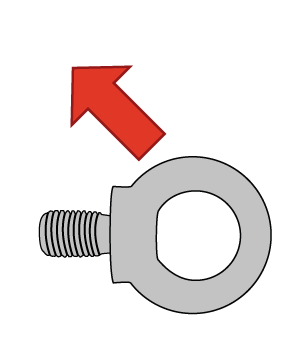

Charge maximale utile pour Levage à 0° : de 90 kg à 40 tonnes

Cet anneau de levage économique est prévu pour être vissé sur une charge ou une machine afin d’être utilisé comme point d’ancrage et de pouvoir effectuer un levage ou un tirage en toute sécurité.

L’anneau de levage doit être orienté dans la direction de la traction avant le levage. Ne se tourne pas sous la charge ! Pour des détails complémentaires, reportez-vous au manuel d’utilisation.

Catégorie : Étiquettes : , ,

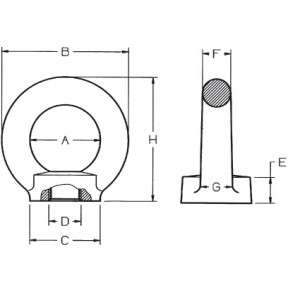

Code sans clé CMU Diametre Couple de serrage max Mesure A Mesure B Mesure C Mesure E Mesure F Mesure G Mesure H Poids
 - Kg mm Nm mm mm mm mm mm mm mm Kg
ALF06 90 M 6 3,5 20 36 20 8,5 8 10 36 0,060
ALF08 140 M 8 8 20 36 20 8,5 8 10 36 0,060
ALF10 230 M 10 16 25 45 25 10 10 12 45 0,100
ALF12 340 M 12 28 30 54 30 11 12 14 53 0,170
ALF14 500 M 14 45 30 54 30 11 12 14 53 0,150
ALF16 700 M 16 70 35 63 35 13 14 16 62 0,260
ALF18 930 M 18 95 35 63 35 13 14 16 62 0,240
ALF20 1200 M 20 135 40 72 40 16 16 19 71 0,410
ALF22 1500 M 22 182 40 72 40 16 16 19 71 0,360
ALF24 1800 M 24 230 50 90 50 20 20 24 90 0,750
ALF27 2500 M 27 343 54 98 62 22 22 26 99 0,800
ALF30 3200 M 30 465 60 108 65 25 24 28 109 1,400
ALF33 4200 M 33 632 60 108 65 25 24 28 109 1,270
ALF36 4600 M 36 814 70 126 75 30 28 32 128 2,030
ALF39 6000 M 39 1059 80 144 85 35 32 38 147 3,200
ALF42 6300 M 42 1304 80 144 85 35 32 38 147 3,050
ALF45 7800 M 45 1638 90 166 100 40 38 46 168 5,000
ALF48 8600 M 48 1981 90 166 100 40 38 46 168 4,820
ALF52 9900 M 52 2540 100 184 110 45 42 50 187 7,000
ALF56 11500 M 56 3000 100 184 110 45 42 50 187 6,690
ALF64 16000 M 64 4736 110 206 120 50 48 58 208 10,100
ALF72 20000 M 72 6913 140 260 150 60 60 72 260 46,000

Attention

  • Il est impératif de consulter la notice d’utilisation du fabricant.
  • Non destiné au levage de personnes.

  • La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.

  • Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.

  • La CMU varie selon l’angle de travail.

  • Cet anneau est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.

Fiche technique

Télécharger la fiche technique

Notice d'utilisation

Télécharger la notice d’utilisation
