C817X-v3

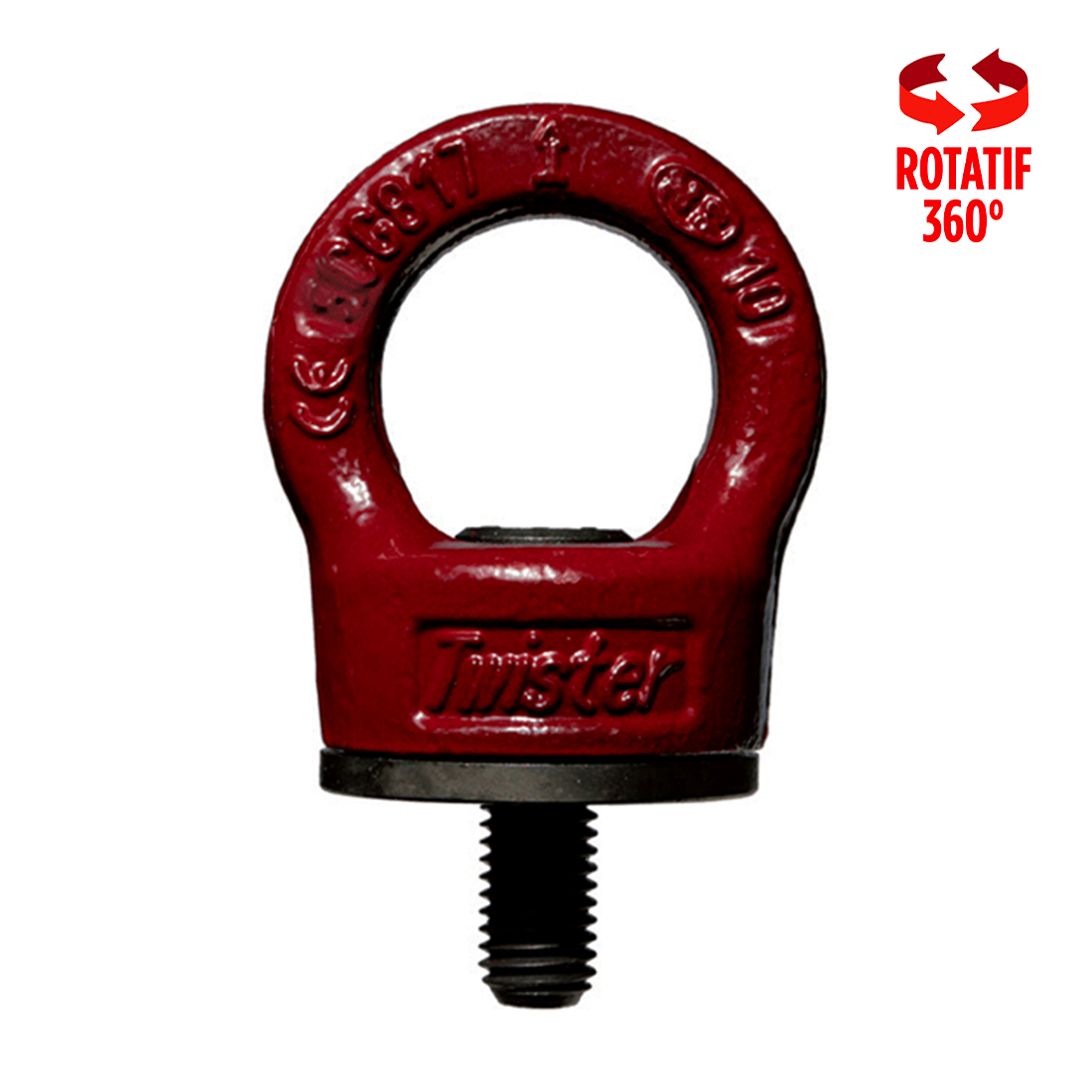

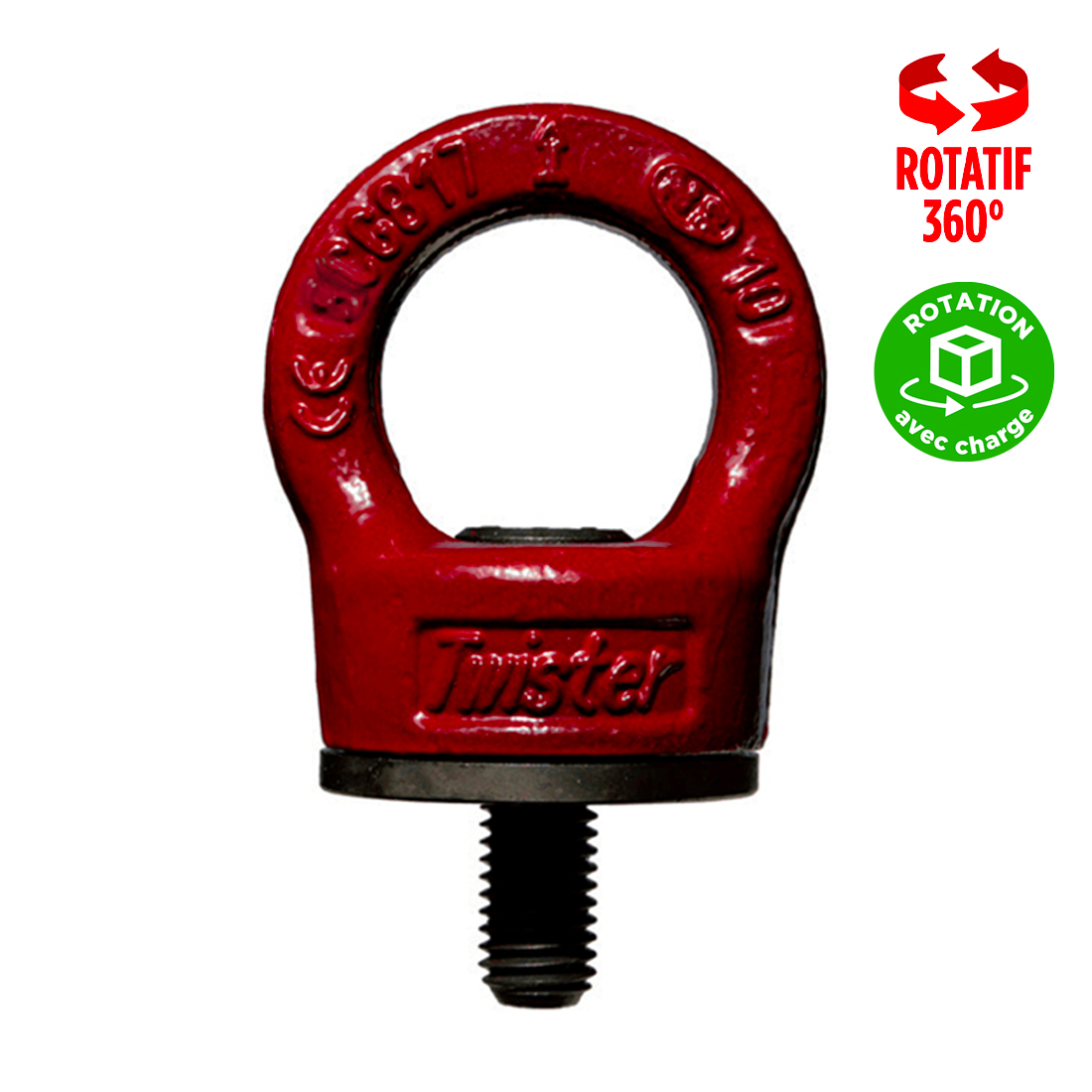

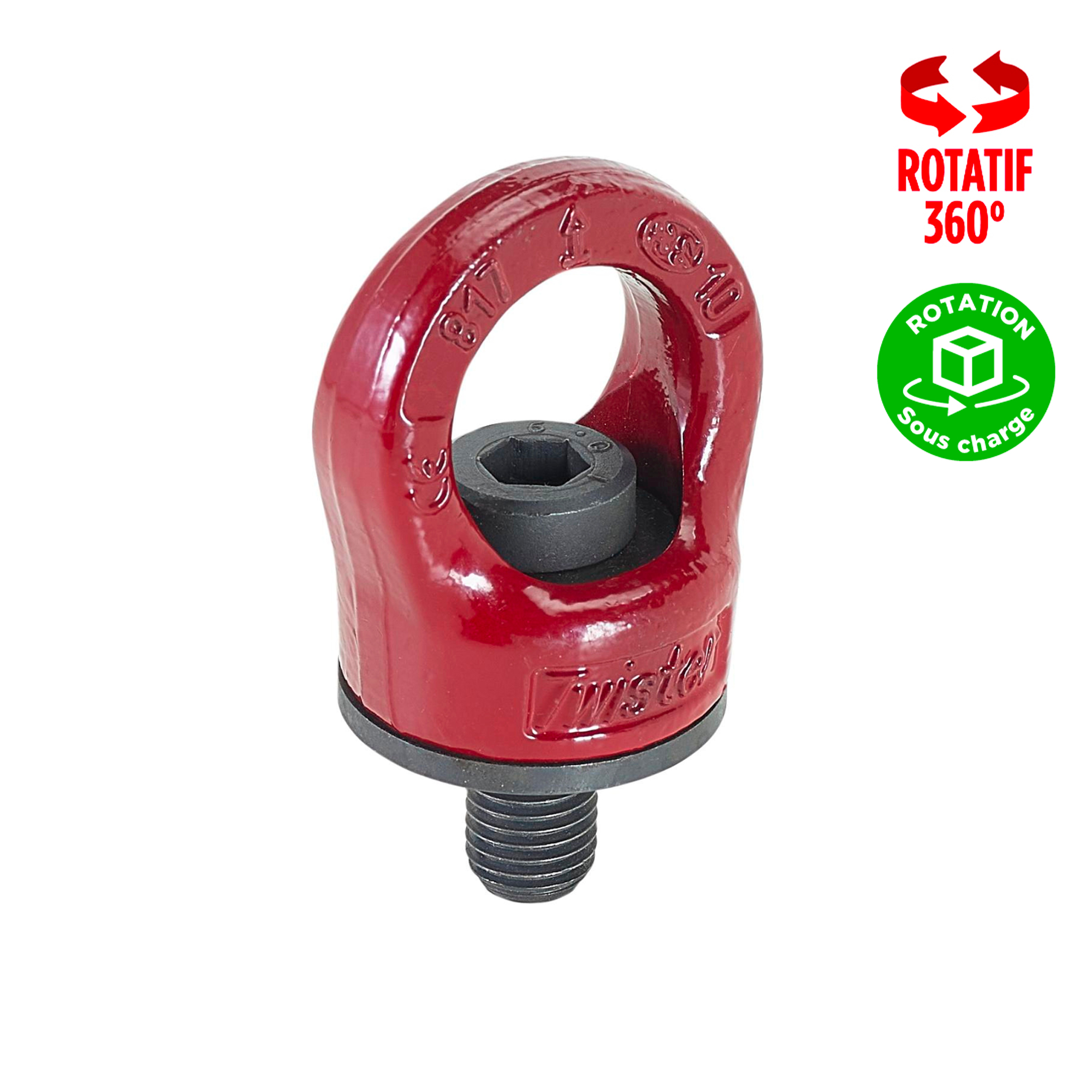

Anneau de levage mâle twister à roulement C817X

Son atout : adapté aux tirages avec rotation continue.
Charge maximale utile : 750 kg à 4,5 tonnes.

Utilisation recommandée pour un levage nécessitant une rotation continue avec charge.
Pour des détails complémentaires, reportez-vous au manuel d’utilisation.

Catégorie : Anneaux de levage Étiquettes : Acier, Anneau mâle, Anneau rotatif, Rotatif sous charge

Coefficient de sécurité : 4 dans toutes les directions de charge

Conçu, testé et certifié selon les normes techniques GS-MO 1504 – EN1677

Indiqué pour le levage sécurisé conformément à la directive Machines 2006/42/CE

Orientable à 360°

Testé 100% Magnaflux

Testé à 20.000 cycles d’utilisation

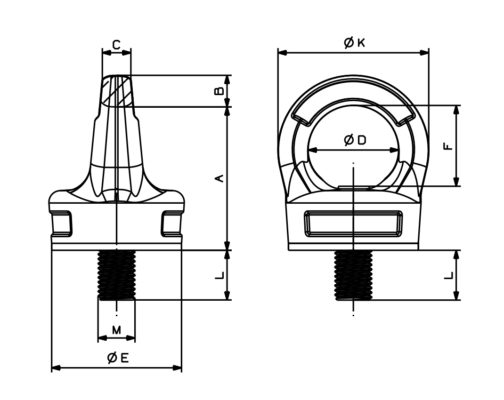

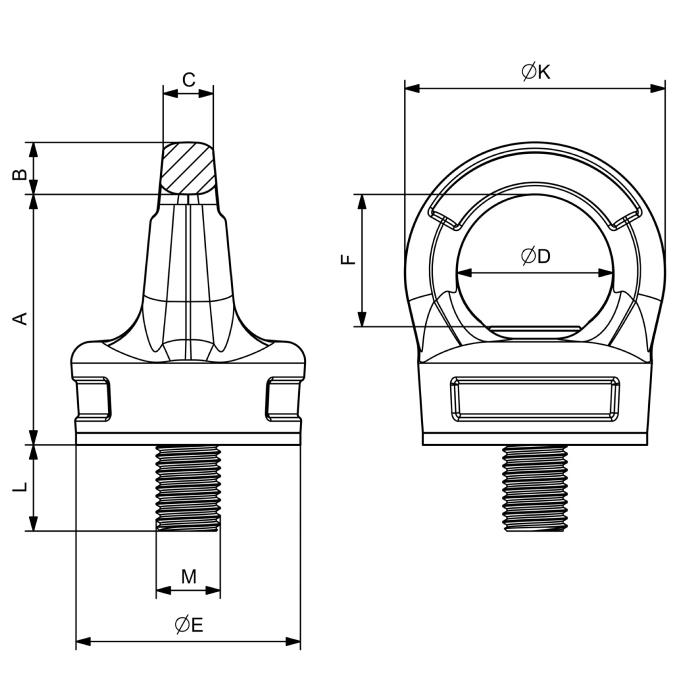

Code sans clé	Code avec clé	CMU 0°	Mesure	A	B	C	D	E	F	K	L	Poids
		t	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
C817X12	C817XC12	0,75	M12	53,5	11	11	34	44	32	56	18	0,460
C817X16	C817XC16	1,5	M16	56,5	13	14,5	39	56	33	65	24	0,900
C817X20	C817XC20	2,3	M20	67	14	17	42	58	40	70	30	1,150
C817X24	C817XC24	3,2	M24	80	18	19	52	73	44,5	88	38,5	2,050
C817X30	C817XC30	4,5	M30	101	22	27	62	80	53	106	44	4,000

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

En cas de rotation sous charge,ne pas dépasser la vitesse de 50 tours à la minute.
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Non destiné au levage de personnes

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.

Fiche technique

Télécharger la fiche technique

Notice d'utilisation

Télécharger la notice d’utilisation
