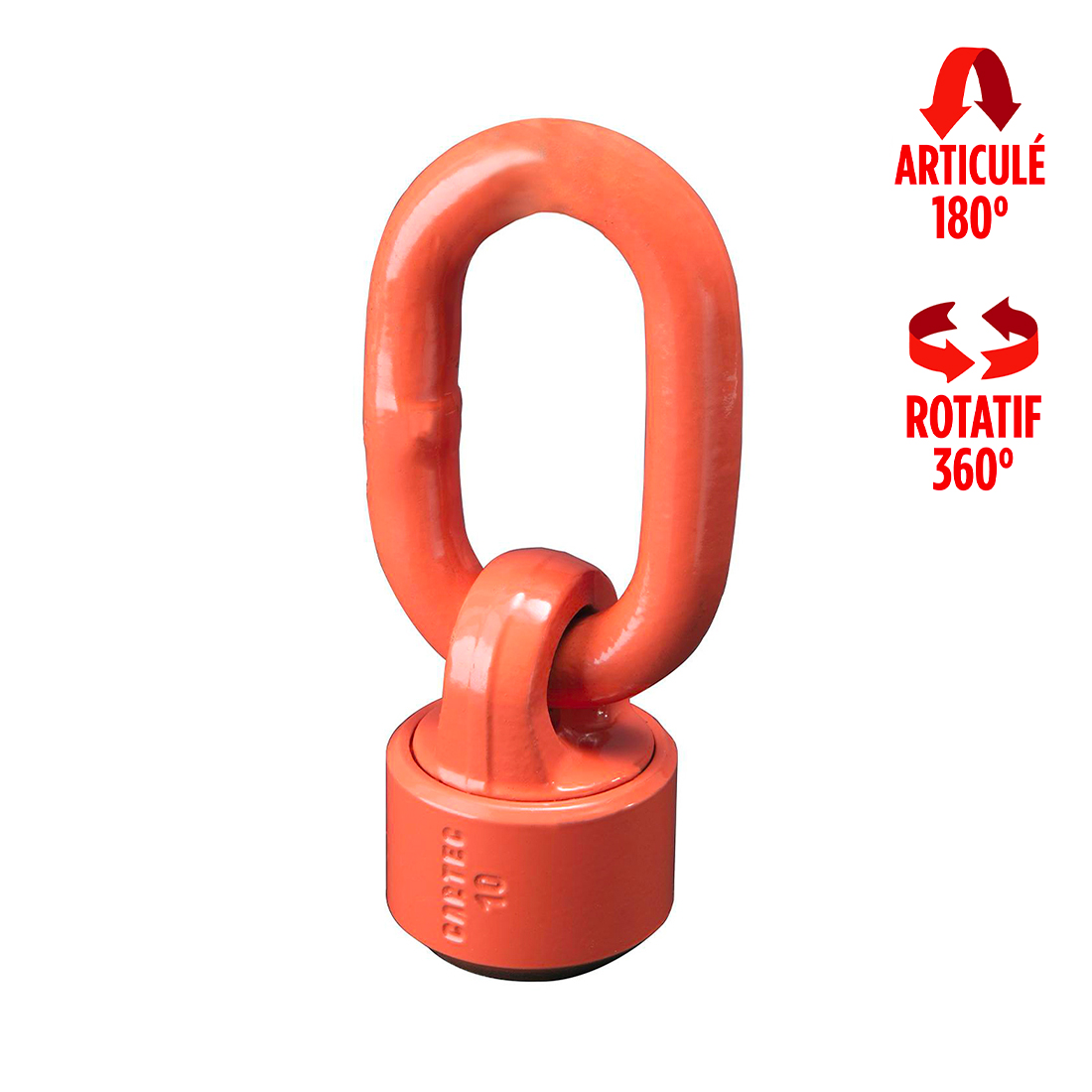

Cet anneau de levage à haute résistance est prévu pour être soudé sur une charge ou une machine afin d’être utilisé comme point d’ancrage et de pouvoir effectuer un levage ou un tirage en toute sécurité.
L’anneau de levage doit être orienté dans la direction de la traction avant le levage. Ne se tourne pas sous la charge ! Pour des détails complémentaires, reportez-vous au manuel d’utilisation.

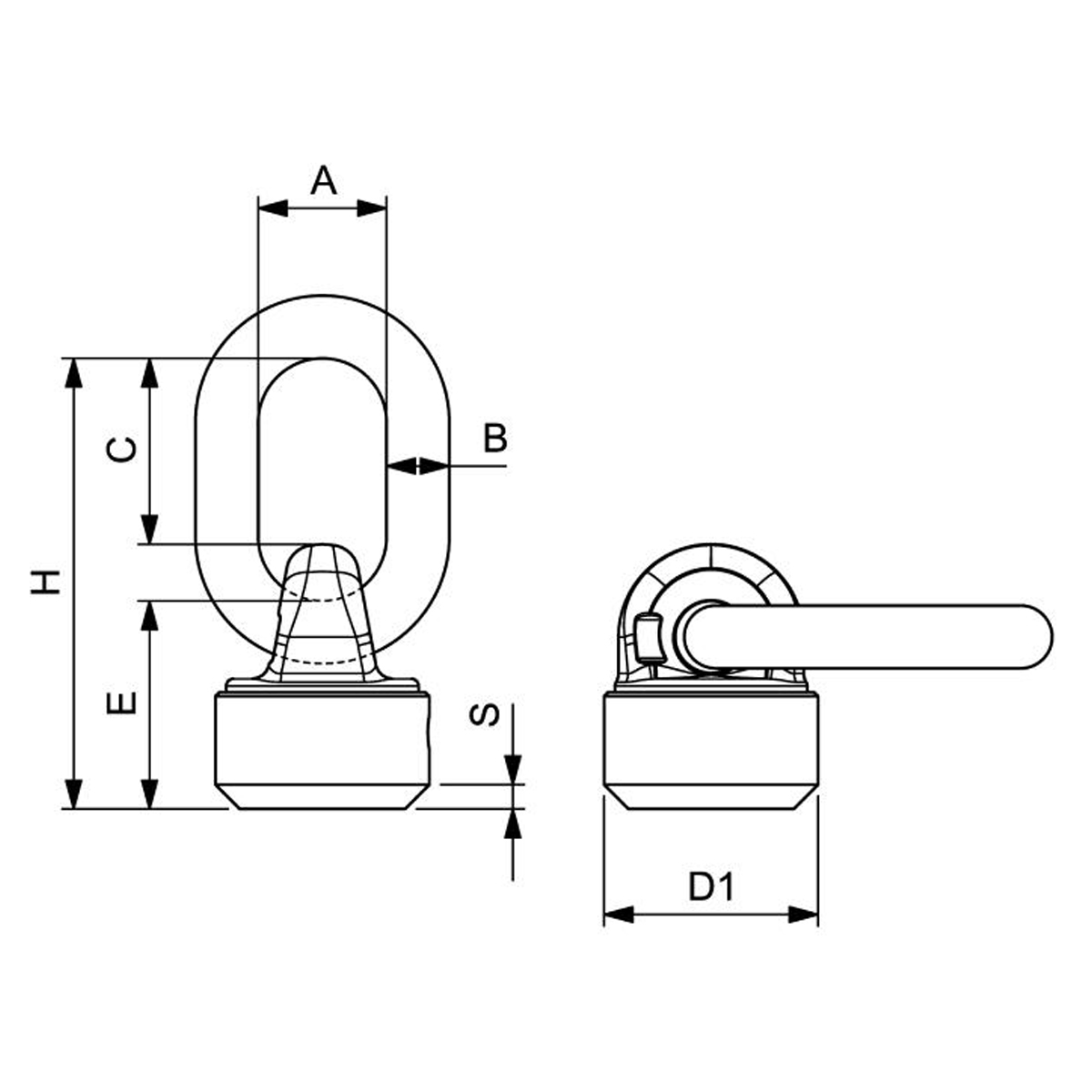

| Code | CMU | A | B | C | E | H | D1 | S x 45° | Poids |
| Code | t | mm | mm | mm | mm | mm | mm | mm | Kg |
| C815X025 | 2,5 | 34 | 16 | 58 | 61 | 131 | 52 | 5,5 | 1,05 |
| C815X040 | 4 | 40 | 18 | 72 | 67 | 152 | 58 | 7 | 1,44 |
| C815X067 | 6, | 45 | 22 | 65 | 73 | 158 | 75 | 8,5 | 2,7 |
| C815X010 | 10 | 50 | 23 | 92 | 86 | 201 | 85 | 10 | 3,95 |
| C815X017 | 17 | 70 | 32 | 120 | 105 | 255 | 110 | 12 | 8,5 |
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.
Anneaux de levage
Anneaux de levage
Anneaux de levage
Télécharger la fiche technique
