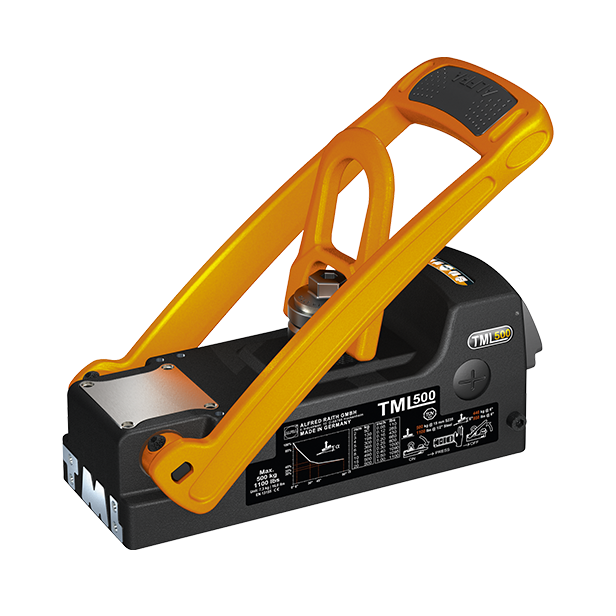

Aimant de levage TML500

Aimant de levage permanent pour des matériaux plats en acier.

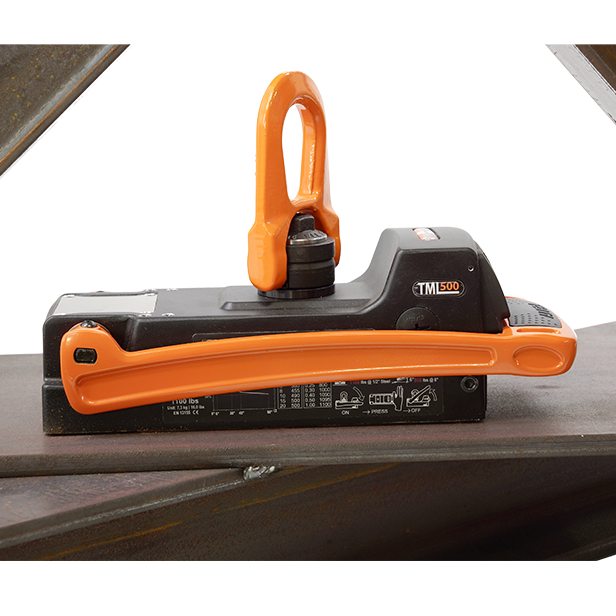

Anneau de levage rotatif à 360° et pivotant à 180°.

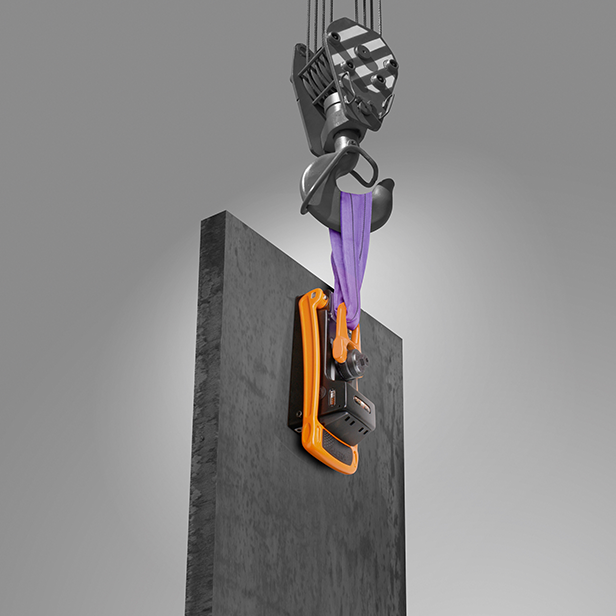

Possibilité de levage avec des angles de 0° à 90°.

Le plus léger du marché !

Catégorie : Aimants de levage TML

Charge maximale d’utilisation : 500 kg à 0°

CMU à 6° = 80% de la capacité nominale

CMU à 30° = 40% de la capacité nominale

CMU à 45° = 33% de la capacité nominale

CMU à 90° = 30% de la capacité nominale

Coefficient de sécurité de 3:1

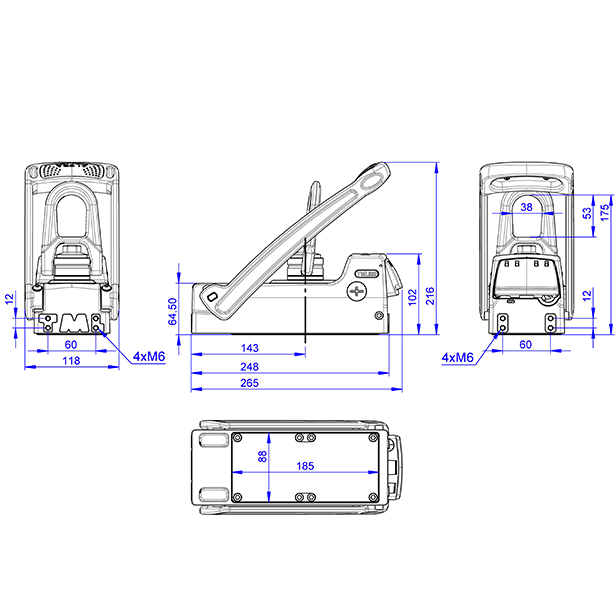

Surface de l’aimant : Longueur : 295 mm, largeur : 118 mm

Code	Epaisseur acier (S235)	CMU à 0°*	CMU à 6°*	CMU à 90°*	Poids
-	mm	kg	kg	kg	kg
TML500	2	50	44	15	7,3
	3	130	110	39
	4	195	170	58
	5	300	260	90
	6	360	315	108
	8	455	395	136
	10	490	430	147
	15	500	440	150
	> 15	500	440	150

*Valeurs pour une surface propre, plate et lisse.

Attention

Il est impératif de consulter la notice d’utilisation du fabricant

Non destiné au levage de personnes.

Cet aimant est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.

Fiche technique

Télécharger la fiche technique

Notice d'utilisation

Télécharger la notice d’utilisation
