Elingue sangle plate catégorie 5

Charge maximale utile : de 1 à 10 tonnes.
Longueur utile : de 1 à 30 mètres et plus.

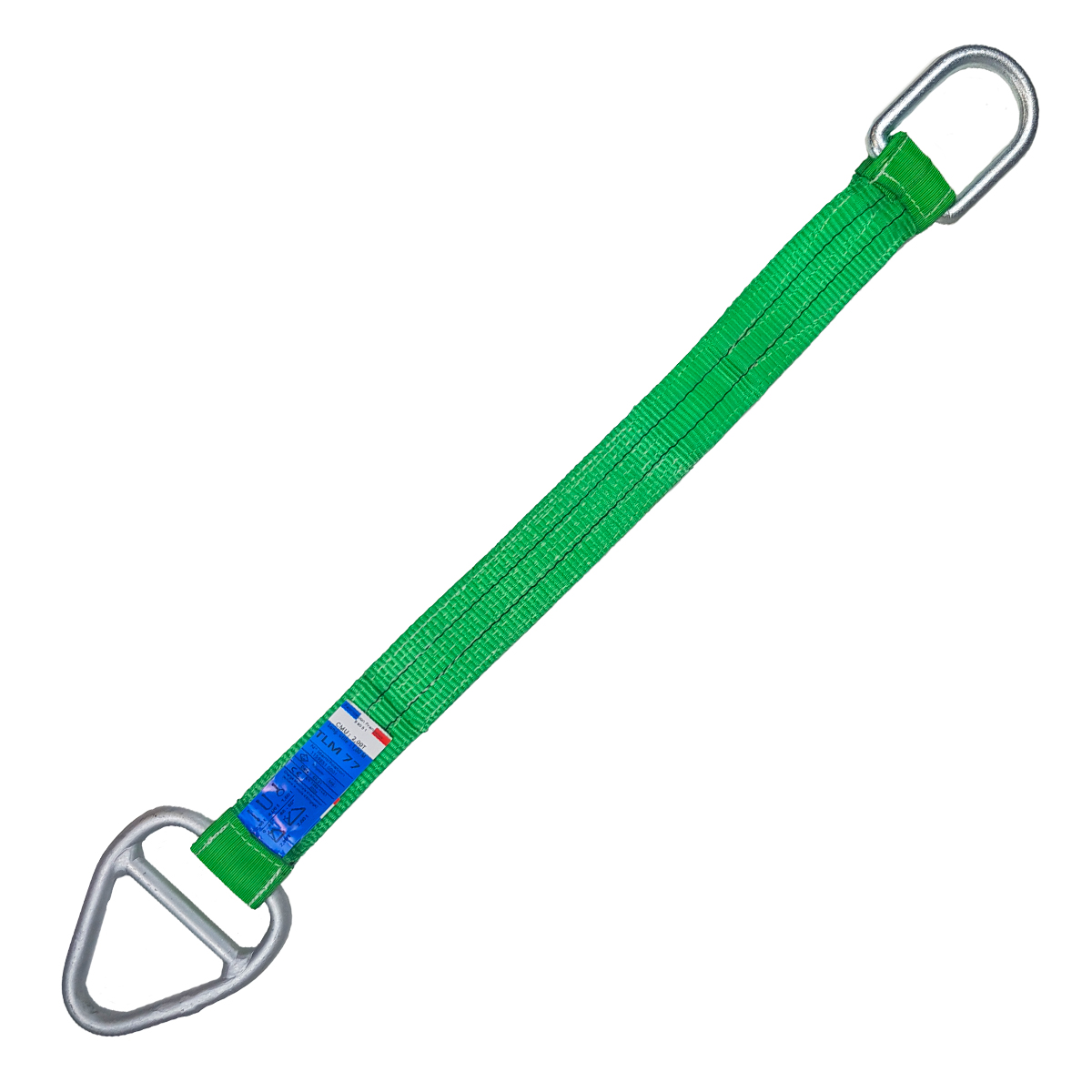

Élingue composée de sangle plate à base d’une fibre 100 % polyester, type B, à 2 bandes porteuses, équipée à une extrémité d’un anneau mâle en acier et à l’autre extrémité d’un anneau femelle en acier.

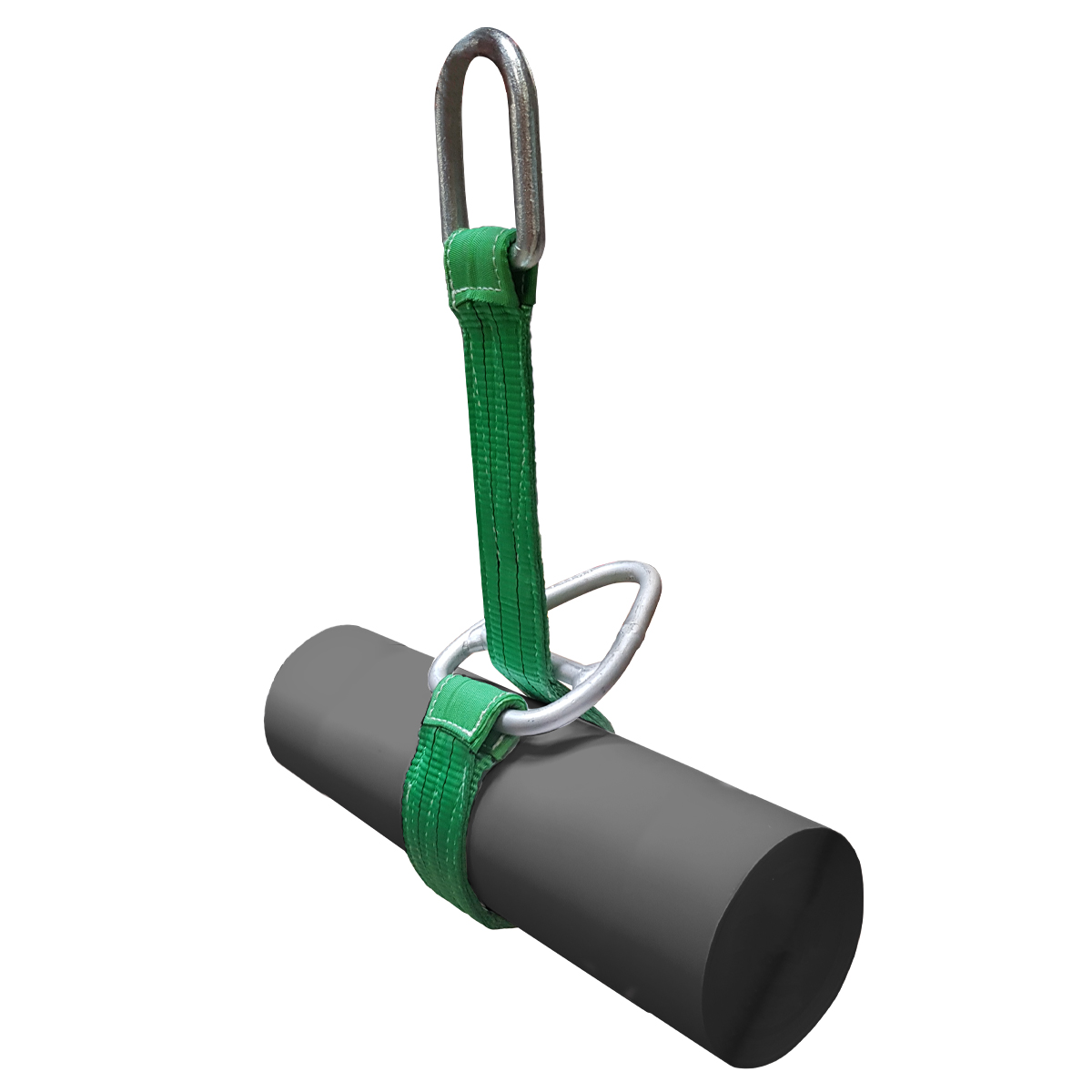

L’anneau mâle coulissant parfaitement dans l’anneau femelle, permet de soulever une charge sans vriller ou plier la sangle.

Pour l’utilisation de deux sangles, il est conseillé d’utiliser un palonnier.

Catégorie : Elingues et sangles de levage

Coefficient de sécurité : 4 (La sangle garde un coefficient de 7)

Matière : Polyester

Conforme à la norme EN 1492-1+A1

Étiquette date de mise en service

Etiquette d’identification cousue sur l’élingue et déclaration de conformité détachable

Tableau des charges et des mesures :

Code	Couleur élingue	CMU	Largeur	Epaisseur	poids 1er m	Poids m/l
		t	mm	mm	g	g
B30/5	Lilas	1	30	6	850	200
B50/5	Olive	1,5	50	6,1	1300	300
B60/5	Vert	2	60	6,5	1900	400
B75/5	Blanc	2,5	75	7	2600	450
B90/5	Jaune	3	90	7	3600	550
B120/5	Gris	4	120	7	5100	800
B150/5	Rouge	5	150	7,5	8750	1000
B180/5	Marron	6	180	7,5	10000	1200
B240/5	Bleu	8	240	8	17000	1700
B300/5	Orange	10	300	8	23500	2250

Tableau de mesure des anneaux mâles

Référence	CMU	Diamètre de l'anneau	Largeur de sangle	Mesure E	Mesure H
	t	mm	mm	mm	mm
D12M	1	12	30	72	64
D14M	1,5	14	50	86	80
D16M	2	16	60	104	100
F18M	2,5	18	75	127	98
D20M	3	20	90	144	119
D23M	4	23	120	180	132
D26M	5	26	150	220	185
D28M	6	28	180	260	180
D32M	8	32	240	340	202
D35M	10	35	300	400	250

Tableau de mesure des anneaux femelle

Référence	CMU	Diamètre de l'anneau	Mesure E	Mesure P	Mesure H
	t	mm	mm	mm	mm
D12F	1	12	104	25	103
D14F	1,5	14	124	36	139
D16F	2	16	147	46	161
F18F	2,5	18	178	52	181
D20F	3	20	203	56	205
D23F	4	23	245	57	215
D26F	5	26	290	82	300
D28F	6	28	345	81	285
D32F	8	32	435	91	340
D35F	10	35	495	100	385

Accessoires disponibles en option :

Fourreau de protection en cuir

Protections élingues textile

Renfort de boucle de cuir

Protections élingues textile

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

Non destiné au levage de personnes.

Cette elingue est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.

Fiche technique

Télécharger la fiche technique
