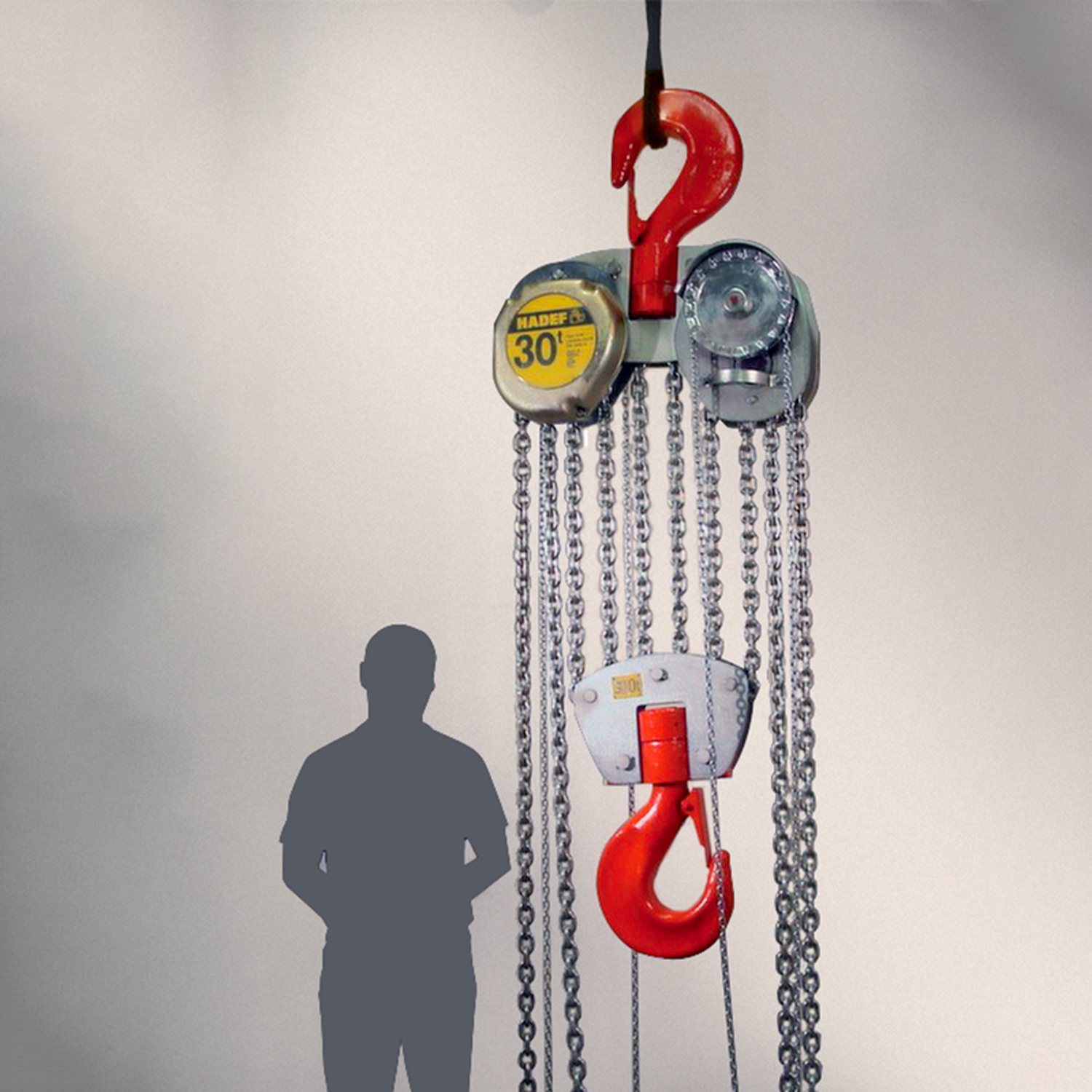

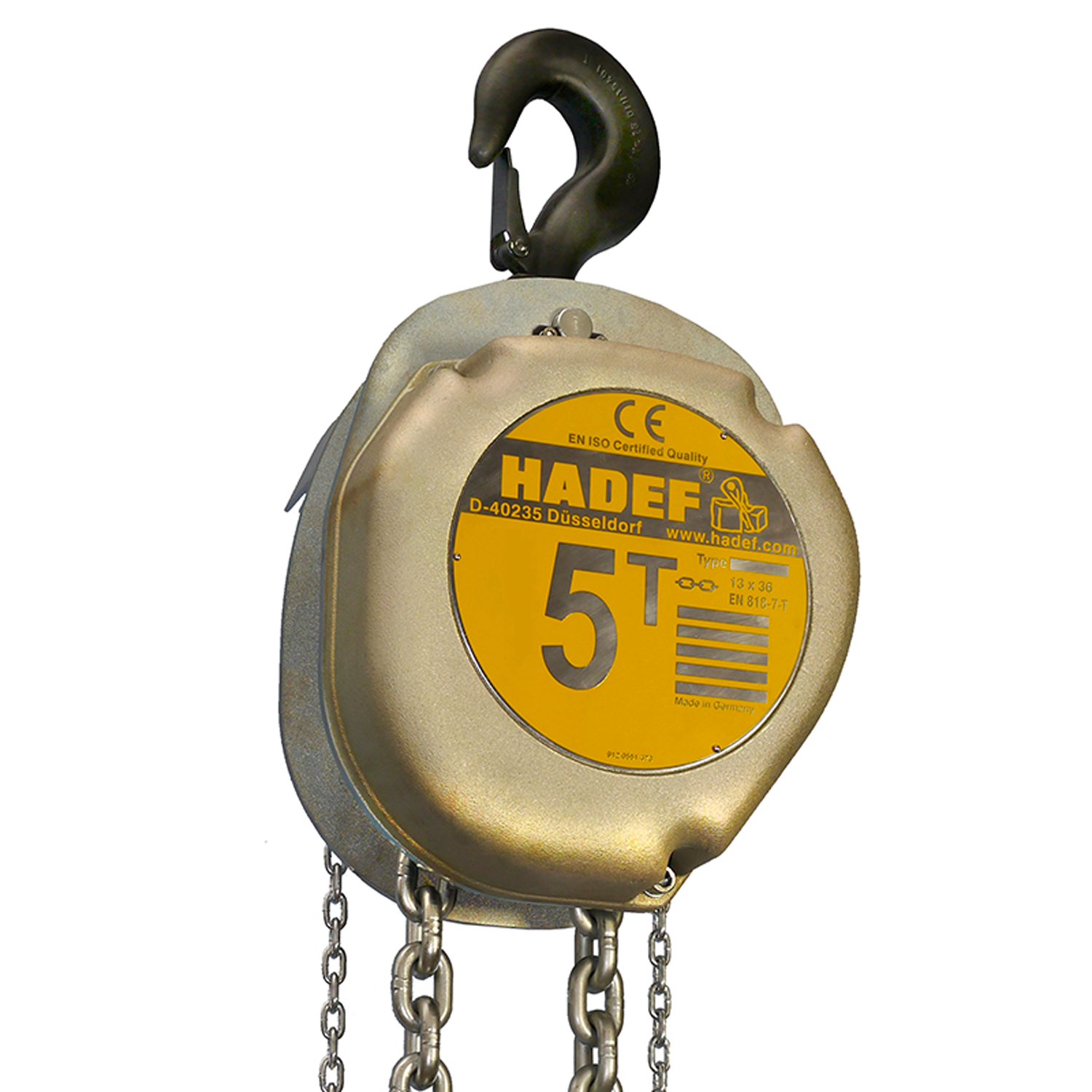

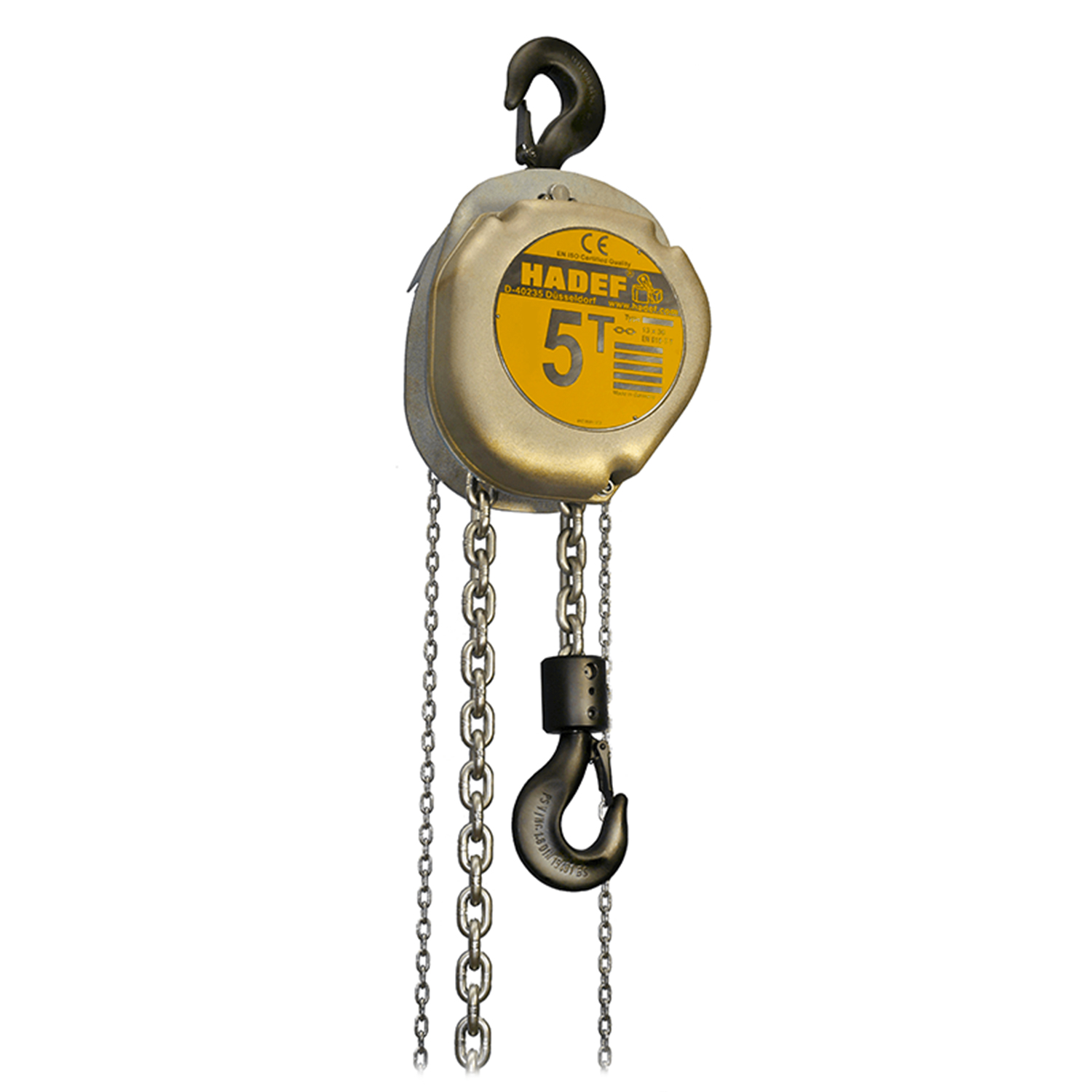

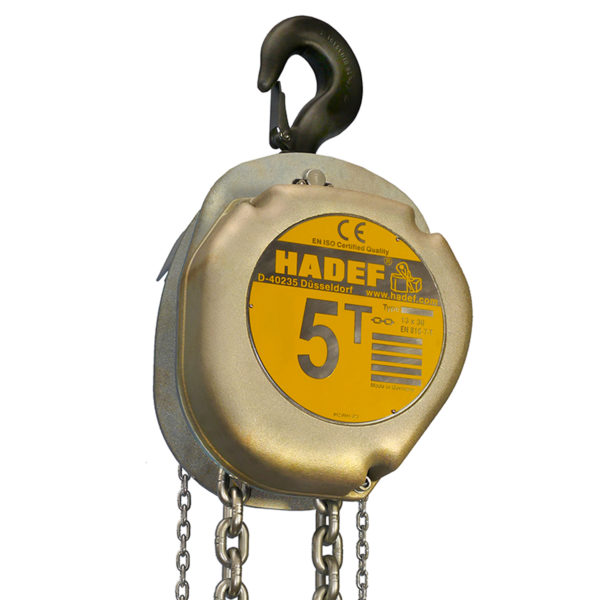

Palan manuel à chaîne 16/12

Capacité de 5000 à 50 000 kg

Jusqu’à 25 t, palan manoeuvrable par un seul opérateur

Protection de l’appareil par accouplement à friction

Construction compacte et robuste avec carter en acier

Haute qualité de fabrication

Faible effort à la chaîne de manoeuvre

Chaîne de charge zinguée conforme à la norme EN 818-7T

Fabrication Européene

En standard : hauteur de levée 3 m ; hauteur de manoeuvre 2,50 m.

Catégorie : Palan manuel à chaîne

Code	CMU	Hauteur perdue	Nbr. Brins de chaine	Levée standard	Poids du palan pour levée standard	Poids du mètre suppl.
-	kg	mm	-	m	kg	kg
16/12/5/3M	5000	764	1	3	98	3,8
16/12/10/3M	10000	824	2	3	100	8,6
16/12/15/3M	15000	1115	3	3	135	12,4
16/12/20/3M	20000	1165	4	3	170	16,2
16/12/25/3M	25000	1233	5	3	198	20
16/12/30/3M	30000	1160	2x3	3	270	24,8
16/12/40/3M	40000	1280	2x4	3	340	32,4
16/12/50/3M	50000	1470	2x5	3	396	40

Fiche technique

Télécharger la fiche technique

Notice d'utilisation

Télécharger la notice d’utilisation
