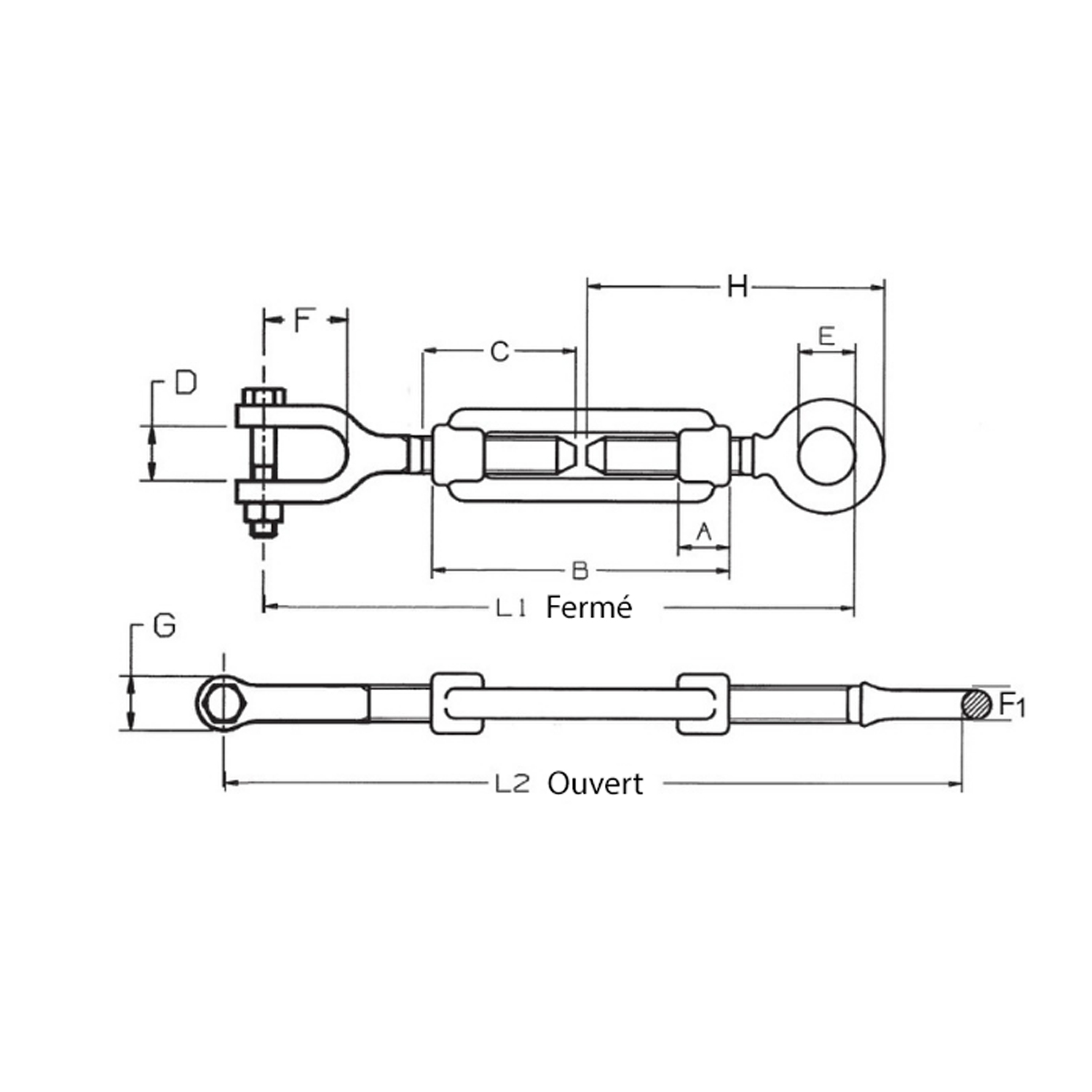

A202_mesures-v2

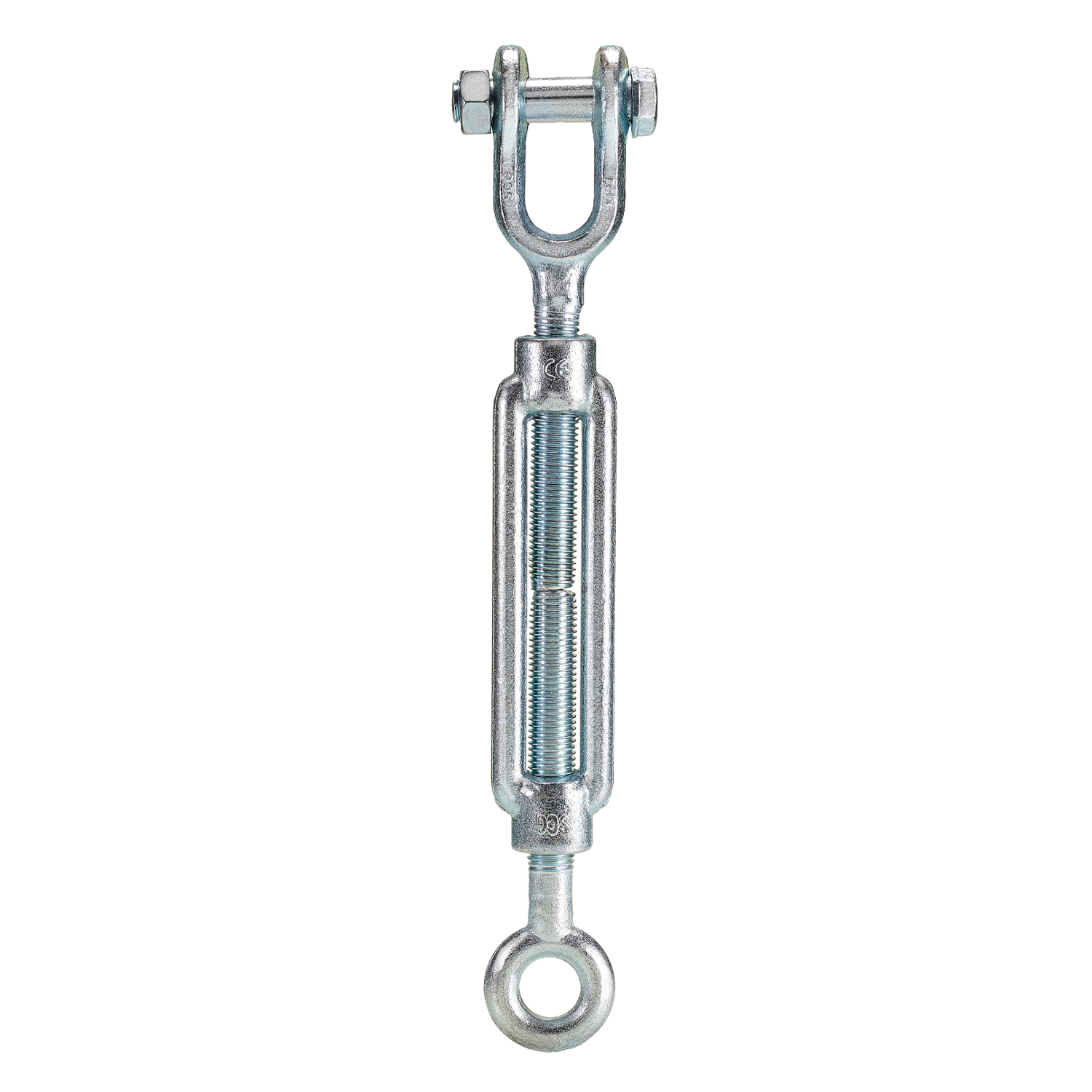

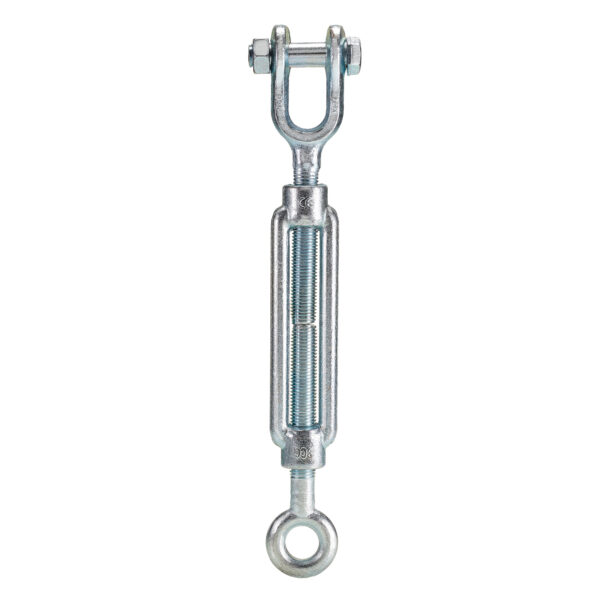

Tendeur avec anneau et chape DIN 1480 TACH

Catégorie : Accessoires de suspension

Description

Code	CMU	Mesure	A	B	C	D	E	F	F1	G	H	L1	L2	Boulon	Poids
-	Kg	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
TACH/08	300	M8	15	110	55	12	11	25	5,5	17	78	196	274	6x35	0,18
TACH/10	470	M10	18	125	68	13	14	28	6	20	92	217	285	8x36	0,28
TACH/12	690	M12	21	125	69	15	17	37	8,5	24	115	236	322	10x45	0,48
TACH/14	940	M14	22	140	91	19	18	43	9,5	30	122	275	360	12x50	0,66
TACH/16	1290	M16	27	160	91	20	22	45	11	32	144	305	420	12x50	1,21
TACH/20	2130	M20	34	200	120	25	24	48	13	40	166	354	487	16x65	1,8
TACH/22	2630	M22	36	220	120	30	29	55	16	45	175	400	530	20x78	2,69
TACH/24	3060	M24	39	255	130	31	29	66	16,5	52	211	460	615	22x87	3,21
