Tendeur oeil-chape, axe goupillé ou boulonné goupillé EJ

Le Tendeur EJ est un tendeur avec des terminaisons oeil/chape

Peut être utilisé à la fois pour le levage et l’arrimage.

Charge maximale utile : de 0,54 à 34 tonnes.

galvanisé à chaud
Double sécurité (goupille et écrou de sûreté)
Coefficient de sécurité : 5 fois la C.M.U. = charge de rupture minimale
Nome ASTM F1145-92 anciennement U.S. Federal Specification FF-T-791b

Catégorie : Tendeurs

Description
Attention

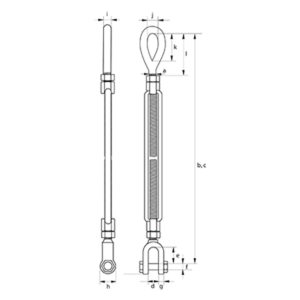

Code	CMU	Longueur int. du corps	A	B	C	D	E	F	G	H	I	J	K	L	Poids
	t	pouces	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
SSGPGO1006	0,54	6	10	283	418	12	21	8	9	21	10	13	29	49	0.52
SSGPGO1206	1	6	12	315	446	16	26	10	11	25	12	18	36	58	0.88
SSGPGO1209	1	9	12	390	598	16	26	10	11	25	12	18	36	57	1.13
SSGPGO1212	1	12	12	466	751	16	26	10	11	25	12	18	36	57	1.37
SSGPGO1606	1,59	6	16	363	486	18	32	13	14	33	14	21	45	79	1.55
SSGPGO1609	1,59	9	16	438	639	18	32	13	14	33	14	21	45	78	1.61
SSGPGO1612	1,59	12	16	514	790	18	32	13	14	33	14	21	45	78	2.17
SSGPGO1906	2,36	6	19	391	510	24	38	16	16	41	17	26	54	89	2.28
SSGPGO1909	2,36	9	19	467	663	24	38	16	16	41	17	26	54	89	2.82
SSGPGO1912	2,36	12	19	542	815	24	38	16	16	41	17	26	54	88	3.16
SSGPGO1918	2,36	18	19	694	1120	24	38	16	16	41	17	26	54	89	4.10
SSGPGO2212	3,27	12	22	583	848	27	42	19	19	48	20	32	61	101	4.10
SSGPGO2218	3,27	18	22	735	1153	27	42	19	19	48	20	32	61	101	5.84
SSGPGO2506	4,54	6	25	473	579	31	50	22	20	54	24	37	76	118	4.60
SSGPGO2512	4,54	12	25	624	884	31	50	22	20	54	24	37	76	117	6.17
SSGPGO2518	4,54	18	25	776	1190	31	50	22	20	54	24	37	76	117	7.10
SSGPGO2524	4,5	24	25	928	1494	31	50	22	20	54	24	37	76	116	8.35
SSGPGO3212	6,9	12	32	677	950	44	71	29	26	68	29	47	91	145	10.4
SSGPGO3218	6,9	18	32	833	1258	44	71	29	26	68	29	47	91	144	11.5
SSGPGO3224	6,9	24	32	989	1566	44	71	29	26	68	29	47	91	144	13.2
SSGPGO3812	9,71	12	38	716	983	52	71	35	28	80	32	55	106	156	13.9
SSGPGO3818	9,71	18	38	871	1290	52	71	35	28	80	32	55	106	160	16.7
SSGPGO3824	9,71	24	38	1023	1594	52	71	35	28	80	32	55	106	158	19.7
SSGPGO4518	12,7	18	45	979	1356	60	86	41	33	90	38	61	120	197	25.1
SSGPGO4524	12,7	24	45	1130	1662	60	86	41	33	90	38	61	120	196	29
SSGPGO5024	16,8	24	50	1208	1728	63	93	51	40	107	46	69	147	230	42
SSGPGO6424	27,2	24	64	1343	1899	75	114	57	41	143	51	80	165	274	68.5
SSGPGO6924	34	24	69	1399	1953	90	110	70	41	158	57	84	178	284	93

Attention

Il est impératif de consulter la notice d’utilisation du fabricant
Non destiné au levage de personnes.
Ce tendeur est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
