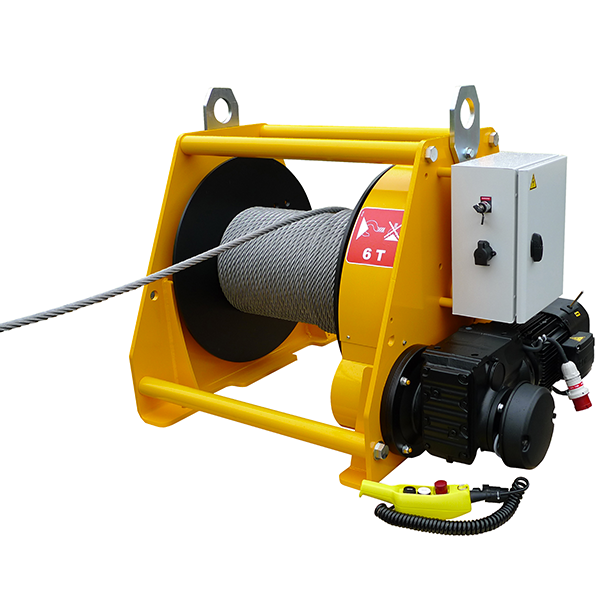

Treuil série TT

Jusqu’à 15 tonnes en standard

Robustesse et grande capacité d’enroulement

Moteur monophasé 230 V ou triphasé 230/400 V – 50 Hz

Protection IP54

Roue bronze et vis à bain d’huile pour les modèles de 1300 à 1800 kg

Couple conique et engrenage droit pour les modèles de 2500 à 15 000 kg

Réducteur secondaire par engrenage sous capot

Tambour débrayable manuellement à vide (sauf pour le TT 10 000)

Jusqu’à 4 longueurs de tambour au choix selon modèles

En option : fin de course, rouleau presse-câble, interrupteur de mou de câble, protection tubulaire du moteur, chassis inférieur…

Catégorie : Treuil électrique

COMMANDE BASSE TENSION – MODELES A 1 VITESSE : tambour standard 600 mm (800 mm pour 10 et 15 T)

Code	CMU 1ère couche	Câble	Câble capacité 1ère couche	Câble capacité couche supérieur	Vitesse 1ère couche	Poids (sans câble)
-	kg	ø mm	m	m	m/min	kg
TT/1300/S/08BT	1700	8	50	285	6	215
TT/1300/S/11BT	1700	8	50	285	9	220
TT/1800/S/06BT	2400	11,5	35	210	4	215
TT/1800/S/12BT	2400	11,5	35	210	9	220
TT/2500/S/06BT	3200	11,5	55	310	5	670
TT/2500/S/13BT	3200	11,5	55	310	10	700
TT/3800/S/04BT	5000	13	49	280	3	680
TT/3800/S/08BT	5000	13	49	280	6	700
TT/6000/S/03BT	9000	18	36	215	2	710
TT/6000/S/11BT	9000	18	36	215	8	815
TT/10000/S/04BT	14000	22	48	285	3	125
TT/15000/S/06BT	22000	24	44	265	4	1950

COMMANDE BASSE TENSION – MODELES A VARIATEUR DE VITESSE : tambour standard 600 mm (800 mm pour 10 et 15 T)

Code	CMU 1ère couche	Câble	Câble capacité 1ère couche	Câble capacité couche supérieur	Vitesse 1ère couche	Poids (sans câble)
-	kg	ø mm	m	m	m/min	kg
TT/1300/S/8VV1	1700	8	50	285	6	215
TT/1300/S/8VV	1700	8	50	285	6	215
TT/1300/S/11VV	1700	8	50	285	9	220
TT/1800/S/06VV1	2400	11,5	35	210	4	215
TT/1800/S/06VV	2400	11,5	35	210	4	215
TT/1800/S/12VV1	2400	11,5	35	210	9	220
TT/2500/S/06VV1	3200	11,5	55	310	5	670
TT/2500/S/06VV	3200	11,5	55	310	5	670
TT/2500/S/13VV	3200	11,5	55	310	10	700
TT/3800/S/04VV1	5000	13	49	280	3	680
TT/3800/S/04VV	5000	13	49	280	3	680
TT/3800/S/08VV	5000	13	49	280	4	700
TT/6000/S/03VV1	9000	18	36	215	2	710
TT/6000/S/03VV	9000	18	36	215	2	710
TT/6000/S/11VV	9000	18	36	215	8	815
TT/10000/S/04VV	14000	22	48	285	3	1250
TT/15000/S/06VV	22000	24	44	265	4	1950
