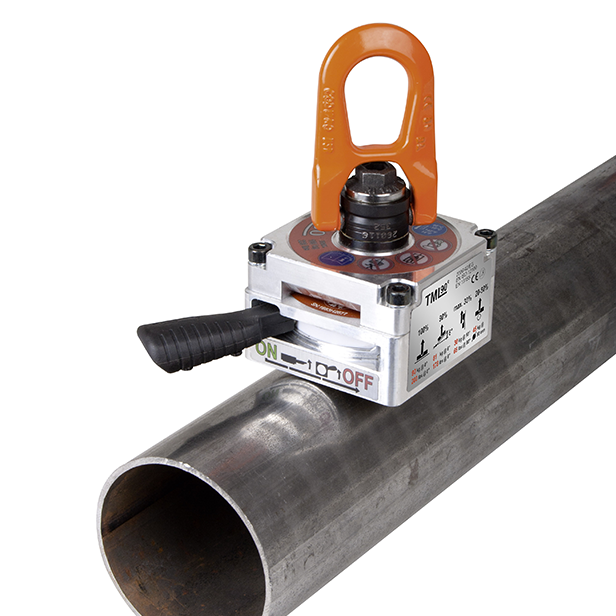

Aimant de levage TML90R

Aimant de levage permanent pour des matériaux plats en acier.

Anneau de levage rotatif à 360° et pivotant à 180°.
Possibilité de levage avec des angles de 0° à 90°.

Le plus léger du marché !

Catégorie : Aimants de levage TMLR

Charge maximale d’utilisation : 90 kg à 0°

CMU à 6° = 90% de la capacité nominale

CMU à 30° = 50% de la capacité nominale

CMU à 45° = 40% de la capacité nominale

CMU à 90° = 30% de la capacité nominale

Coefficient de sécurité de 3:1

Surface de l’aimant : Longueur : 82,5 mm, largeur : 80 mm

Code	Epaisseur acier (S235)	CMU à 0°*	CMU à 6°*	CMU à 90°*	Poids
-	mm	kg	kg	kg	kg
TML90R	2	27	24	8	1,8
	3	45	41	13
	4	72	65	21
	5	86	77	25
	6	90	81	27
	> 6	90	81	27

*Valeurs pour une surface propre, plate et lisse.

Attention

Il est impératif de consulter la notice d’utilisation du fabricant

Non destiné au levage de personnes.

Cet aimant est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.

Fiche technique

Télécharger la fiche technique

Notice d'utilisation

Télécharger la notice d’utilisation
